Трубы для теплотрассы: какие использовать и как выбрать
Трубы для теплотрассы по своду правил «Тепловые сети» — стальные, электросварные или бесшовные (СП 124.13330.2012, п. 10.2). Для подземной бесканальной прокладки тот же свод называет основной конструкцией трубы заводского изготовления в пенополиуретановой изоляции с полиэтиленовой оболочкой по ГОСТ 30732-2020 (п. 11.10). Ниже — что нормы разрешают и что запрещают, какая сталь выдерживает нужные давление и температуру, как подобрать диаметр и оболочку и что написать в заявке.
Какие трубы для теплотрассы допускают нормы
Главный документ для проектировщика — СП 124.13330.2012 «Тепловые сети», актуализированная редакция СНиП 41-02-2003 с изменениями 1–3. Он делит сети на магистральные, распределительные, квартальные и ответвления к отдельным зданиям (п. 4.1), а требования к самим трубам у всех общие:
| Что выбираем | Что требует свод правил | Пункт |
|---|---|---|
| Материал трубы | стальные электросварные или бесшовные трубы | п. 10.2 |
| Чугунные трубы | допускаются трубы из высокопрочного чугуна с шаровидным графитом (ВЧШГ): вода до 150 °C, давление до 1,6 МПа | п. 10.2 |
| Неметаллические трубы | вода до 135 °C, давление до 1,6 МПа, расчётный срок службы не менее 30 лет | п. 10.3 |
| Горячее водоснабжение в закрытой системе | трубы из коррозионно-стойких материалов | п. 10.4 |
| Бывшие в употреблении трубы | нельзя, в том числе для предизолированных трубопроводов; исключение — временные байпасы | п. 10.3а |
| Арматура и фасонные изделия | только новые: не восстановленные и не бывшие в ремонте | п. 10.3б |
| Детали трубопровода | как правило, заводского изготовления; из спиральношовных труб делать нельзя | п. 10.31 |
| Расчёт на прочность | обязателен, расчётный срок службы — не менее 30 лет | п. 10.1 |
Если сеть работает по графику 150–70 °C, вода в подающей трубе бывает горячее 135 °C, и неметаллические трубы по п. 10.3 на таком участке применять нельзя — остаётся сталь. Состав изделий для магистральных и распределительных сетей разобран на странице «Трубы ППУ для тепловых сетей».

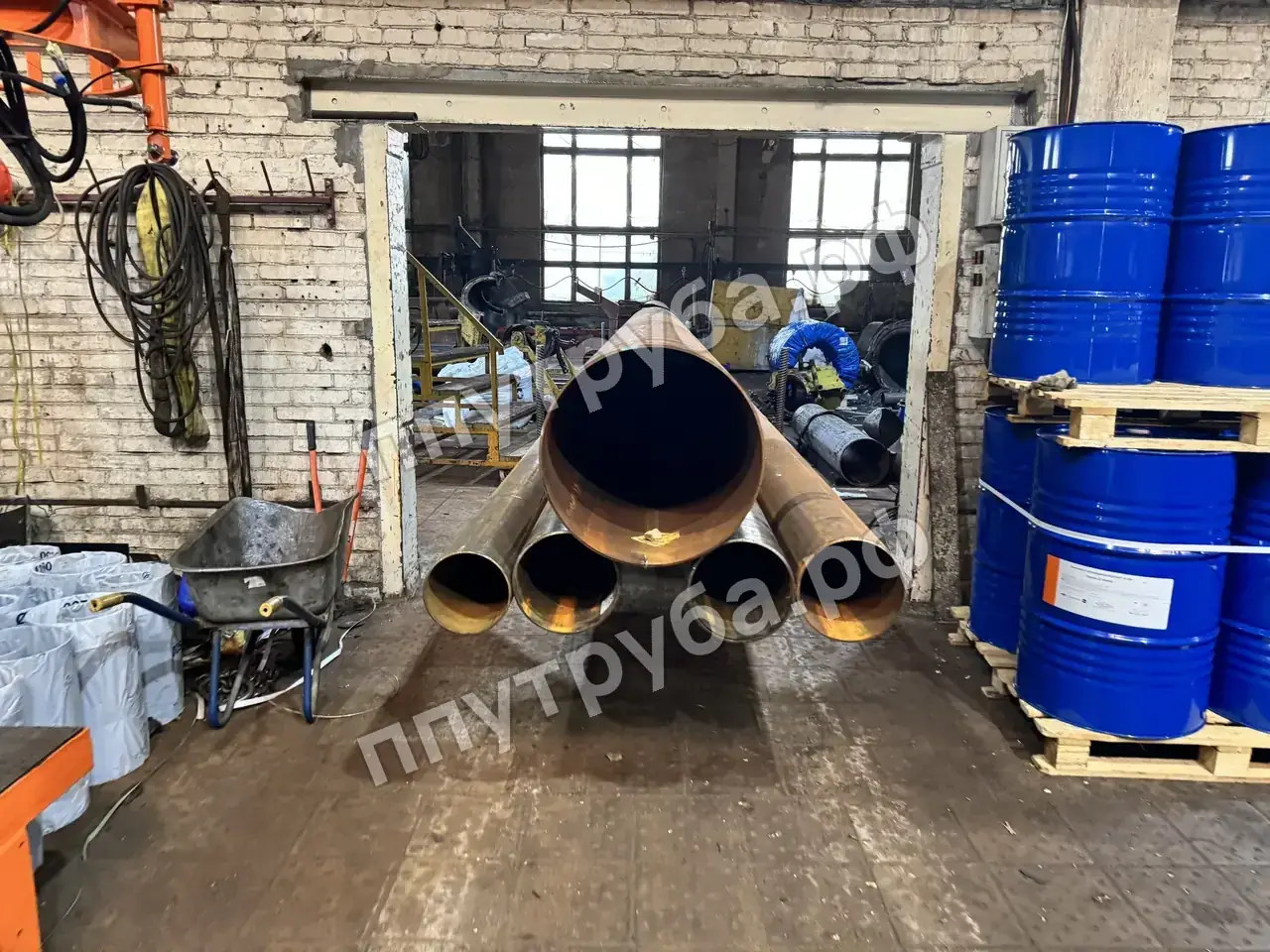

Стальная труба для теплотрассы: электросварная или бесшовная
Свод правил допускает оба вида. Какие стандарты на трубы и марки стали годятся для сетей под давлением, показывает справочное приложение И к ГОСТ 30732-2020: для каждой трубы там указаны предельные параметры применения.
| Стальная труба | Марка стали | Температура до, °C | Давление до, МПа |
|---|---|---|---|
| Прямошовная, ГОСТ 10705 (группа В) | Ст3сп, 20 | 300 | 1,6 |
| Прямошовная, ГОСТ 10706 (группа В) | Ст3сп | 300 | 2,5 |
| Сварная, ГОСТ 20295 | 20, 09Г2С | 350 | 2,5 |
| Сварная, ГОСТ 20295 | 17ГС, 17Г1С-У | 300–425 | 2,5 |
| Бесшовная, ГОСТ 8731 и ГОСТ 8733 (группа В) | 20 | 300 | 1,6 |
| Бесшовная, ГОСТ 550 (группа А) | 20 | 425 | 5,0 |
| Бесшовная по техническим условиям | 20 | 425 | 6,4 |
| Бесшовная по техническим условиям | 09Г2С | 425 | 5,0 |
Таблицы И.1 и И.2 ГОСТ 30732-2020, справочно. Пенополиуретановая изоляция по этому стандарту рассчитана на воду не горячее 150 °C (раздел 1), поэтому у трубы в ППУ граница по температуре — 150 °C, а не 300 °C.
Из таблицы следует простое правило: при давлении до 1,6 МПа подходят и электросварные трубы по ГОСТ 10705, и бесшовные по ГОСТ 8731; на 2,5 МПа приложение И называет трубы по ГОСТ 10706 и ГОСТ 20295 или бесшовные по ГОСТ 550 и техническим условиям. Окончательно сталь и стандарт выбирает проектировщик. Для изоляции берут только новые трубы с документом о соответствии требованиям к оборудованию под избыточным давлением (п. 5.2.1 ГОСТ).
В нашем каталоге несущая труба бывает электросварной прямошовной (ГОСТ 10704 и 10705, Ø 57–630 мм; от 720 мм — ГОСТ 10706), бесшовной (ГОСТ 8732, до 530 мм), сварной магистральной (ГОСТ 20295, от 219 мм), оцинкованной и спиральношовной (ГОСТ 8696, от 630 мм). Спиральношовная — только для прямых труб: отводы, тройники, переходы и неподвижные опоры из неё стандарт запрещает (п. 5.2.2). Трубы из стали 09Г2С есть для Ø 76–530 мм. Тип трубы выбирается в карточке, все варианты — в разделе «Трубы ППУ».

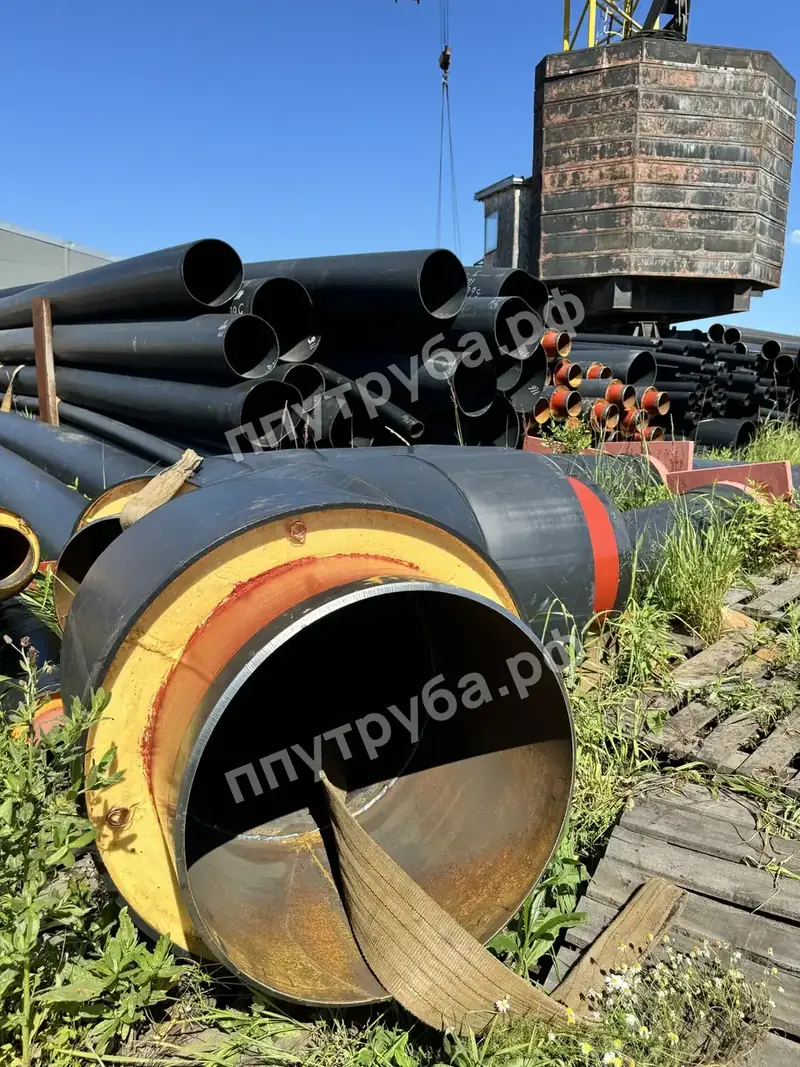

Труба для теплотрассы в изоляции ППУ
Сталь в тепловой сети нужно и утеплить, и защитить от влаги — эту задачу решает труба, изолированная на заводе. По ГОСТ 30732-2020 такая труба состоит из стальной трубы, слоя пенополиуретана, защитной оболочки, центрирующих опор и проводников-индикаторов (п. 4.2, рисунок 1). Проводники обязательны (п. 4.24): это система ОДК, которая показывает, где намокла изоляция. Расчётный термический срок службы изолированных труб и фитингов — не менее 30 лет (п. 4.1). Длина труб до 219 мм — от 8,0 до 12,2 м, от 273 мм — от 10,0 до 12,2 м (п. 4.3).
Изоляция бывает двух типов: тип 1 — стандартная, тип 2 — усиленная, с более толстым слоем ППУ и большей оболочкой (п. 4.4). Какой тип нужен, решают по климату района строительства — рекомендации даны в приложении В стандарта. Свойства самого утеплителя разобраны в статье «Пенополиуретан (ППУ): что это за материал», устройство трубы и её размеры — в статье «Предизолированные трубы».
Свод правил ставит к трубам в герметичной оболочке обязательные требования (п. 11.11): изоляция заполняет конструкцию равномерно, оболочка герметична, при стальных трубах есть система ОДК, намокший участок можно заменить сухим. Скорость наружной коррозии трубы — не больше 0,03 мм в год, истирание защитного покрытия — не больше 2 мм за 25 лет. Срок службы изоляционной конструкции — не меньше 10 лет (п. 11.1).
Диаметр трубы для теплотрассы и толщина стенки
Диаметр определяет гидравлический расчёт: по его результатам выбирают насосы, места узлов рассечки и диаметры трубопроводов (п. 8.3 СП 124.13330.2012). Подающую и обратную трубы двухтрубной сети, пока расчёт не обосновывает разные размеры, берут одинаковыми (п. 8.6). Наименьший внутренний диаметр в тепловых сетях — 32 мм, у циркуляционных трубопроводов горячего водоснабжения — 25 мм (п. 8.7). В таблице — ходовые размеры: условный проход, наружный диаметр и стенка, которую ГОСТ приводит справочно, внутренний диаметр при этой стенке и оболочка ПЭ по таблице 1 стандарта.
| Условный проход | Стальная труба, мм | Внутренний Ø, мм | Оболочка ПЭ: тип 1 / тип 2, мм |
|---|---|---|---|
| Ду 25 | 32×3 | 26 | 90; 110; 125 / — |
| Ду 32 | 38×3 | 32 | 110; 125 / — |
| Ду 50 | 57×3 | 51 | 125 / 140 |
| Ду 65 | 76×3 | 70 | 140 / 160 |
| Ду 80 | 89×4 | 81 | 160 / 180 |
| Ду 100 | 108×4 | 100 | 180 / 200 |
| Ду 125 | 133×4 | 125 | 225 / 250 |
| Ду 150 | 159×4,5 | 150 | 250 / 280 |
| Ду 200 | 219×6 | 207 | 315 / 355 |
| Ду 250 | 273×7 | 259 | 400 / 450 |
| Ду 300 | 325×7 | 311 | 450 / 500 |
| Ду 400 | 426×7 | 412 | 560 / 630 |
| Ду 500 | 530×7 | 516 | 710 / 800 |
| Ду 600 | 630×8 | 614 | 800 / 900 |
| Ду 700 | 720×8 | 704 | 900 / 1000 |
| Ду 800 | 820×9 | 802 | 1000 / 1100 |
| Ду 1000 | 1020×11 | 998 | 1200 / — |
Внутренний диаметр — наружный минус две стенки, при другой стенке он другой. Например, у трубы 32×3 он 26 мм: для тепловой сети по п. 8.7 этого мало, для циркуляции горячей воды — достаточно. Где для оболочки указано несколько чисел, стандарт допускает любое из них.
Толщину стенки задаёт проект (п. 4.5 ГОСТ 30732-2020): от неё зависят запас прочности под давлением, вес и цена. Как стенку считают под 1,6 и 2,5 МПа — в статье «Трубы ППУ под давление», оболочки ОЦ и все диаметры — в таблице «Диаметры и размеры труб ППУ». В карточке трубы стенку можно выбрать, цена и вес пересчитываются сразу: например, трубы ППУ 159 мм (Ду 150) — со всеми стенками и ценами.
Трубы для подземной и надземной теплотрассы: оболочка ПЭ или ОЦ
Материал защитной оболочки зависит от того, как проложена сеть. Так его делит раздел 1 ГОСТ 30732-2020:
| Как проложена теплотрасса | Оболочка трубы ППУ или решение | Основание |
|---|---|---|
| Под землёй без канала (бесканально) | полиэтилен (ПЭ) | ГОСТ 30732-2020, раздел 1; СП 124.13330.2012, п. 11.10 |
| В непроходных и полупроходных каналах | полиэтилен (ПЭ) | ГОСТ 30732-2020, раздел 1 |
| В проходных каналах и тоннелях | оцинкованная сталь (ОЦ) | ГОСТ 30732-2020, раздел 1 |
| Над землёй: на опорах, эстакадах, вдоль зданий | оцинкованная сталь (ОЦ) | ГОСТ 30732-2020, раздел 1 |
| Под железными и автомобильными дорогами I–IV категорий | бесканально нельзя; под дорогами I–III категорий — проходной или полупроходной канал | СП 124.13330.2012, п. 9.13 |
ПЭ оболочку делают из полиэтилена трубных марок не ниже ПЭ 80 со светостабилизацией сажей 2,0–2,5 % (п. 5.2.3), ОЦ — из стального проката с горячим цинкованием (п. 5.2.6). Подробнее о каждом варианте — трубы ППУ в ПЭ оболочке и трубы ППУ в ОЦ оболочке. Глубина, каналы и надземные трассы разобраны в статье «Прокладка труб ППУ», переход под дорогой — в статье «Опоры в футляре».
Что указать в заявке
Условное обозначение по п. 4.28 ГОСТ 30732-2020 собирает главное в одну строку: «Труба 159×4,5-20 ГОСТ 20295-ППУ1-ПЭ ГОСТ 30732-2020» — диаметр и стенка, марка стали и стандарт на трубу, тип изоляции и оболочка. Если обозначения в проекте нет, хватит таблицы:
| Что указать | Пример |
|---|---|
| Наружный диаметр и стенка стальной трубы | 159×4,5 |
| Марка стали и стандарт на трубу | сталь 20, ГОСТ 20295 — или «по проекту» |
| Тип изоляции | 1 — стандартная или 2 — усиленная |
| Оболочка | ПЭ — под землёй, ОЦ — в тоннеле и над землёй |
| Метраж | по каждому диаметру, подающая и обратная трубы |
| Фасонные изделия и стыки | отводы, тройники, неподвижные опоры, комплекты заделки — по спецификации |
Пошаговый разбор и шаблон спецификации — в статье «Как составить заявку на трубы ППУ». Отводы, тройники, опоры и компенсаторы — в разделе «Фасонные изделия ППУ».
Частые вопросы
Какие трубы лучше для теплотрассы?
По СП 124.13330.2012 трубопроводы тепловых сетей делают из стальных электросварных или бесшовных труб (п. 10.2). Для бесканальной прокладки основная конструкция — стальная труба в ППУ изоляции с ПЭ оболочкой по ГОСТ 30732 (п. 11.10); конкретную трубу выбирает проект.
Электросварная или бесшовная труба — что выбрать?
Свод правил разрешает обе. По приложению И ГОСТ 30732-2020 электросварная по ГОСТ 10705 и бесшовная по ГОСТ 8731 рассчитаны на давление до 1,6 МПа; на 2,5 МПа нужны трубы по ГОСТ 10706, ГОСТ 20295 или бесшовные по ГОСТ 550 и техническим условиям.
Какой минимальный внутренний диаметр трубы в тепловой сети?
Не меньше 32 мм, а у циркуляционных трубопроводов горячего водоснабжения — не меньше 25 мм (п. 8.7 СП 124.13330.2012). При стенке 3 мм это труба 38×3 и больше.
Можно ли проложить теплотрассу из б/у труб?
Нет. По п. 10.3а СП 124.13330.2012 трубопроводы тепловых сетей, в том числе предизолированные, не делают из восстановленных или бывших в употреблении труб; исключение — временные байпасы.
Сколько служат трубы в ППУ изоляции?
Расчётный термический срок службы изолированных труб и фитингов по п. 4.1 ГОСТ 30732-2020 — не менее 30 лет. Расчёт трубопровода на прочность по п. 10.1 СП 124.13330.2012 тоже ведут на срок не менее 30 лет.
