Трубы ППУ для тепловых сетей
Тепловые сети — основное применение труб в ППУ изоляции: магистральные и распределительные трубопроводы от источника тепла до потребителей. Готовые изолированные трубы и фасонные изделия ускоряют прокладку и снижают теплопотери по сравнению с изоляцией на месте.
Где применяют
- магистральные сети от ТЭЦ и котельных;
- распределительные сети по районам и кварталам;
- бесканальная подземная прокладка (оболочка ПЭ);

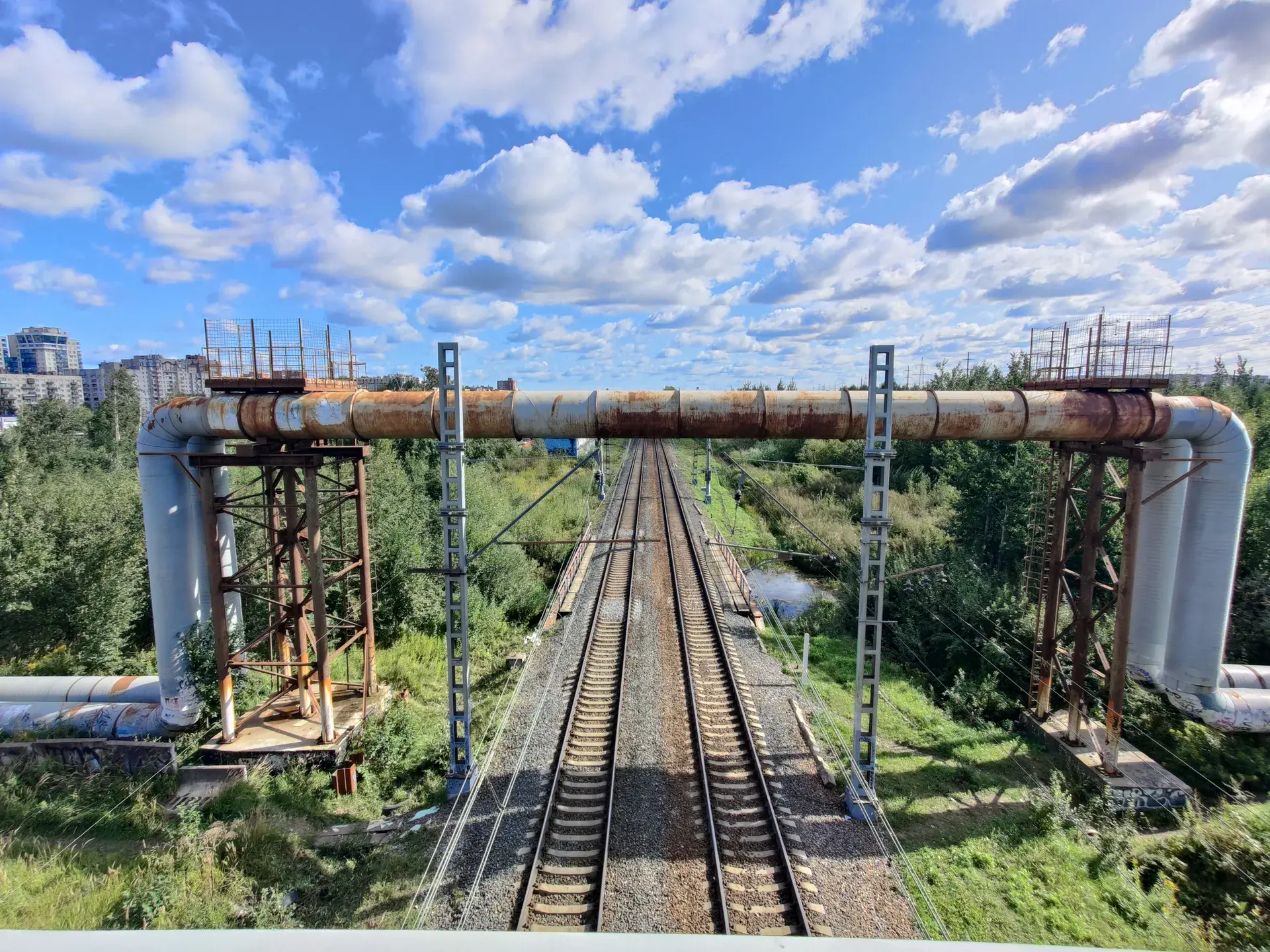

- надземная прокладка на опорах и эстакадах (оболочка ОЦ).
Что обычно заказывают
| Изделие | Для чего |
|---|---|
| Трубы ППУ | прямые участки, Ø 32–1020 мм |
| Неподвижные опоры | делят трассу на участки для компенсации удлинений |
| Сильфонные компенсаторы | компенсация удлинений на прямых участках |
| Z-образные элементы | естественная компенсация на смещении трассы |
| Отводы | повороты и самокомпенсация |
| Тройники | ответвления от магистрали |
| Элементы с кабелем вывода | подключение ОДК к терминалам |
Оболочка выбирается по способу прокладки: полиэтиленовая (ПЭ) — под землёй, в том числе без канала; оцинкованная (ОЦ) — над землёй, на опорах и эстакадах, в подвалах и тепловых камерах. Разделы: трубы ППУ в ПЭ оболочке и в ОЦ оболочке.
Какая стенка нужна под давление сети — в статье «Трубы ППУ под давление»; размеры и вес — в справочнике.
Что учесть при заказе
- для магистралей больших диаметров укажите тип стальной трубы — электросварная, бесшовная или спиральношовная; спиральношовной бывает только прямая труба, фасонку из неё ГОСТ 30732-2020 не допускает;
- компенсацию тепловых удлинений задаёт проект: Г- и Z-образные участки, сильфонные компенсаторы и неподвижные опоры между ними;
- для контроля изоляции нужны элементы с кабелем вывода и концевые элементы в точках схемы ОДК;
- перечислите в заявке изделия с диаметром, оболочкой и типом изоляции — так, как они записаны в спецификации.
Все изделия — по ГОСТ 30732-2020, теплоноситель до 150 °C, с проводниками системы ОДК. Цены — в каталоге и на странице «Цены на трубы ППУ».
Как собрать заявку, чтобы КП пришло сразу, — «Как составить заявку на трубы ППУ»; как читать проект — «Как читать спецификацию теплосети».
Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
