Предизолированные трубы: что это, как устроены и по какому ГОСТ делаются
Предизолированные трубы — это стальные трубы, на которые тепловую изоляцию и защитную оболочку нанесли на заводе, до отправки на объект. На трассе остаётся сварить их между собой и закрыть стыки. В тепловых сетях это трубы в изоляции из пенополиуретана (ППУ) по ГОСТ 30732-2020. Ниже — как устроена такая труба, какие бывают оболочки и типы изоляции, размеры и масса, как читать обозначение и что заказать вместе с трубами ППУ.
Что такое предизолированные трубы
Приставка «пред-» значит «заранее». Раньше изоляцию на теплотрассе делали на месте: укладывали стальную трубу, обматывали утеплителем и закрывали покрытием. Предизолированная труба приходит уже готовой — изоляция и оболочка сделаны в заводских условиях, с контролем по стандарту. В ГОСТ 30732-2020 так и написано — «предварительно изолированные трубопроводы» (п. 3.1.3). У одной и той же трубы в каталогах встречается несколько названий:
| Как называют | Что имеют в виду |
|---|---|
| Предизолированная труба | изоляцию нанесли заранее, на заводе |
| Предварительно изолированная труба | то же, полная форма слова — так в тексте ГОСТ 30732-2020 |
| Труба ППУ, труба в ППУ изоляции | по материалу изоляции — пенополиуретан |
| Теплоизолированная труба | по назначению — сохранить тепло теплоносителя |
| Труба с индустриальной тепловой изоляцией | так в названии СП 41-105-2002 о бесканальных сетях |
Если коротко: для тепловой сети «предизолированная труба» и «труба ППУ» — это одно и то же изделие. Подробно о самом материале — в статье «Пенополиуретан: что это за материал».
Виды предизолированных труб
Под этим названием продают два разных вида изделий, и их легко спутать в поиске:
| Вид | Рабочая труба | Стандарт |
|---|---|---|
| Стальная труба в ППУ изоляции | стальная, соединяется сваркой | ГОСТ 30732-2020 |
| Гибкая предизолированная труба | полимерная, гибкая | ГОСТ 30732-2020 на неё не распространяется |
Стандарт 30732-2020 написан только для стальных труб и фитингов (раздел 1). Поэтому в запросах «предизолированная полиэтиленовая труба» и «предизолированная труба ПЭ» стоит проверить, о чём речь: у стальной трубы ППУ-ПЭ полиэтилен — это наружная оболочка, а внутри — сталь. На ппутруба.рф — только стальные трубы и фасонные изделия по ГОСТ 30732-2020.

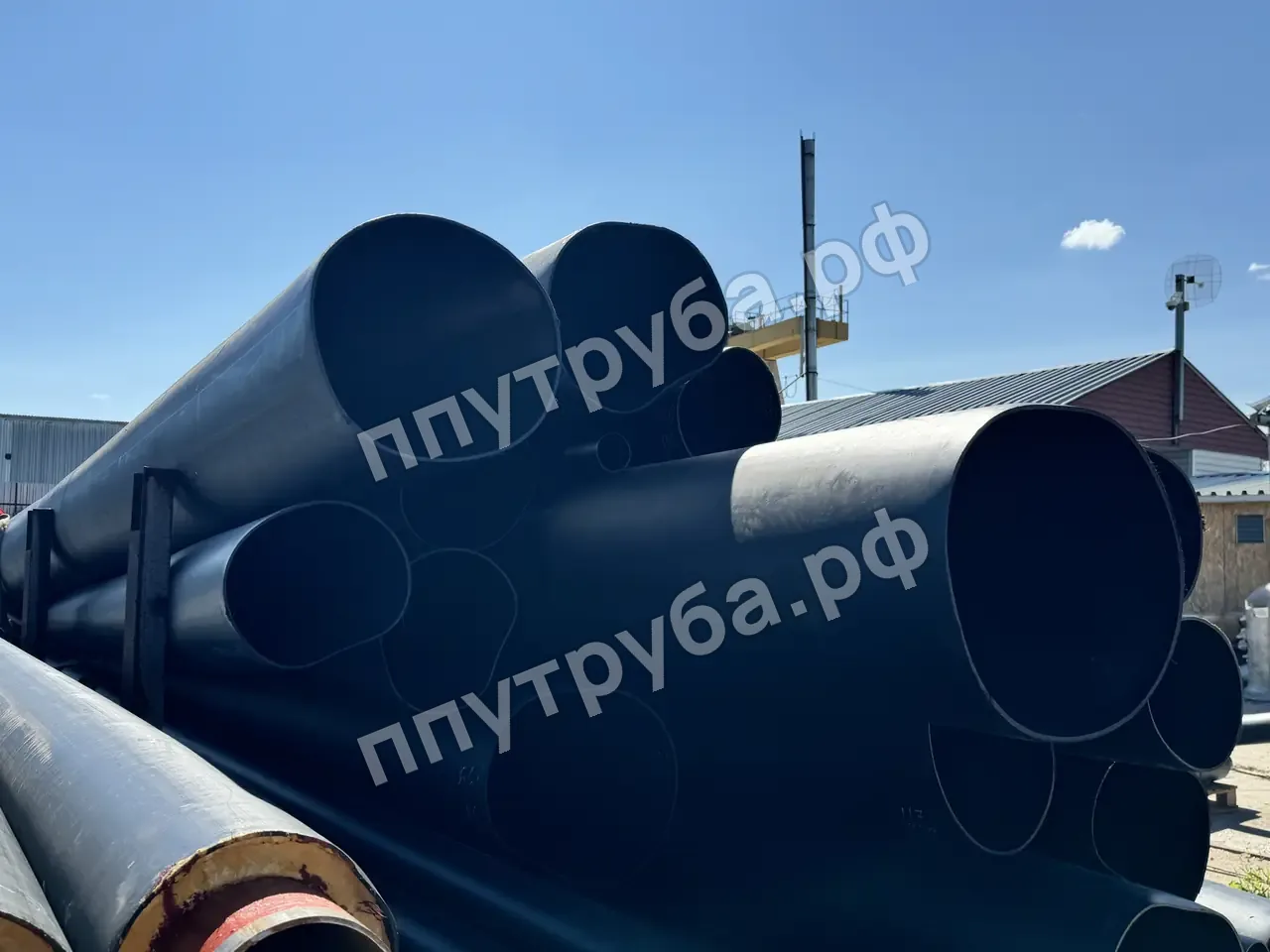

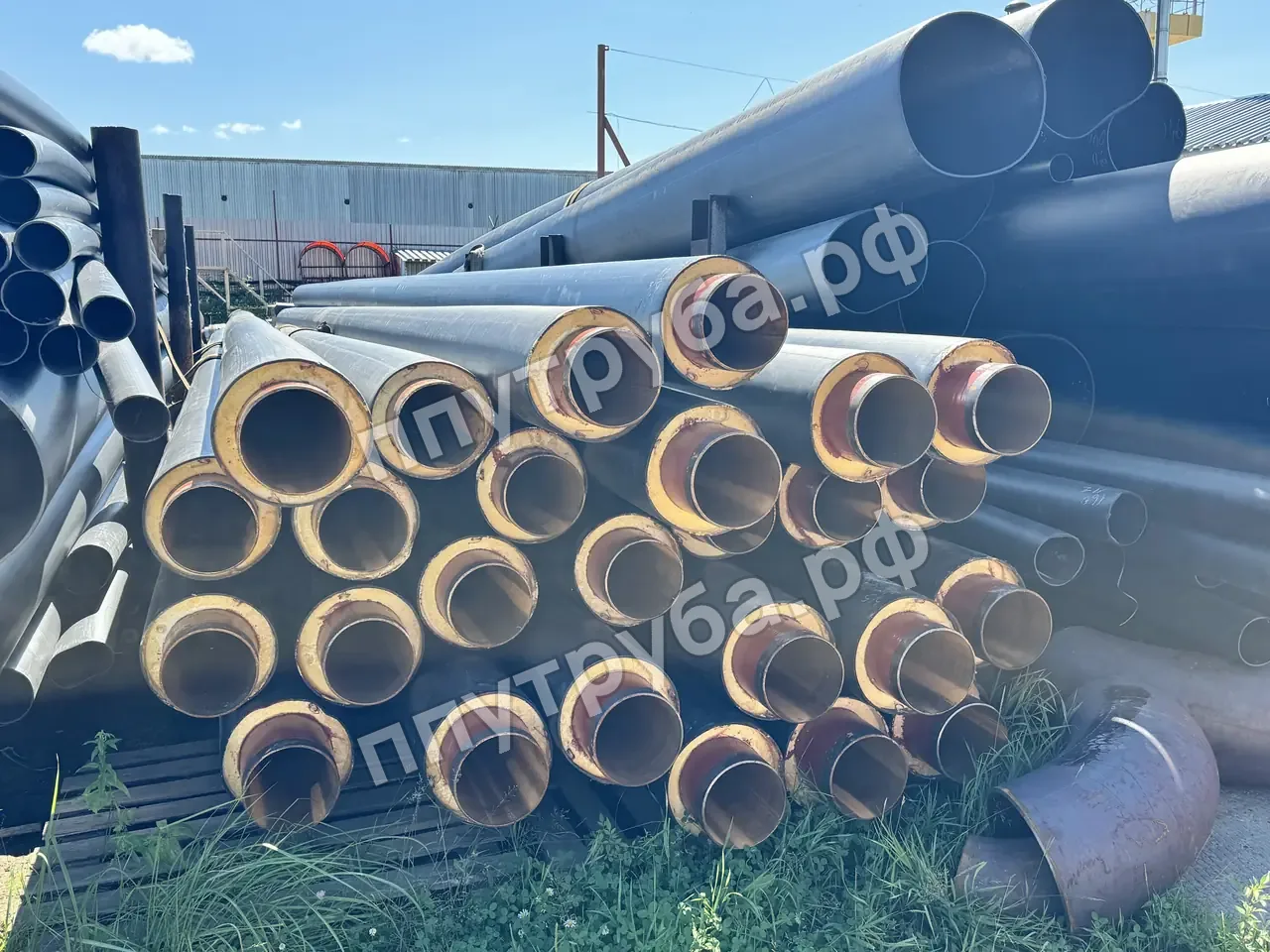

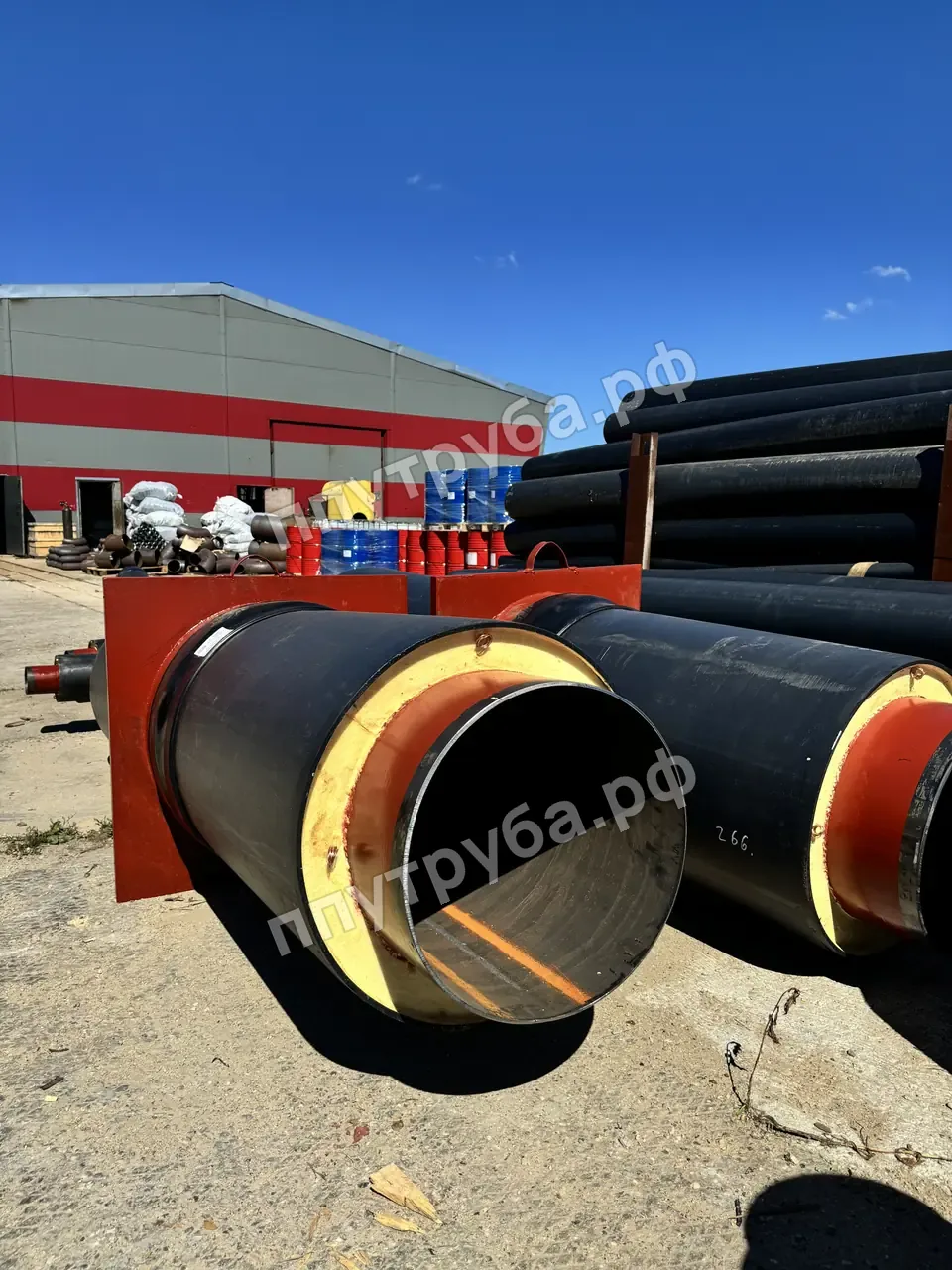

Как устроена предизолированная труба ППУ
Конструкцию задаёт рисунок 1 стандарта (п. 4.2): пять элементов, каждый со своей задачей.
| Элемент | Что делает | Требование ГОСТ 30732-2020 |
|---|---|---|

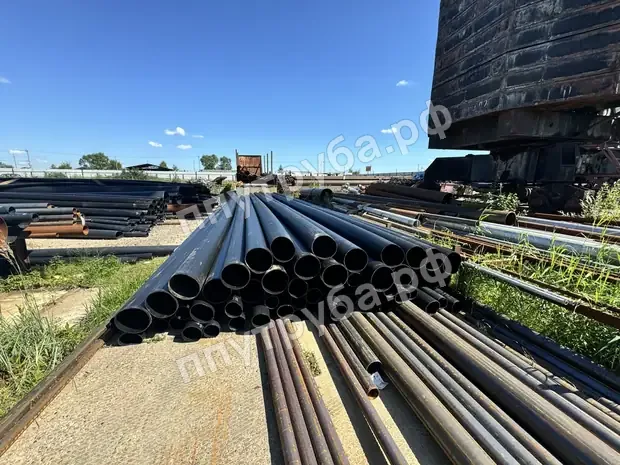

| Стальная труба | несёт теплоноситель и давление | новая, не бывшая в употреблении (п. 5.2.1); перед заливкой — очистка абразивно-струйной или дробемётной обработкой (п. 5.1.1.1) |
| Слой пенополиуретана | держит тепло, связывает трубу и оболочку | требования к плотности, прочности и теплопроводности — таблица 6 |
| Защитная оболочка | бережёт пену от воды, грунта и солнца | ПЭ — чёрного цвета (таблица 5); ОЦ — с завальцованным герметичным швом (п. 4.9) |
| Центрирующие опоры | держат стальную трубу точно по оси оболочки | показаны на рисунке 1 |
| Проводники-индикаторы СОДК | сигнализируют о намокании изоляции | медь сечением 1,5 мм²: два провода у труб до 426 мм, три — у более крупных (п. 5.1.4.4) |
Концы стальной трубы оставлены без изоляции — под сварку. Как работает контроль влажности через медные провода, разобрано в статье «Система ОДК в трубах ППУ».
Предизолированные стальные трубы: размеры, длина и масса
По стандарту наружный диаметр стальной трубы — от 32 до 1420 мм (п. 4.3). Изоляция бывает двух типов: тип 1 — стандартный, тип 2 — усиленный, с более толстым слоем пены и оболочкой большего диаметра (п. 4.4). Какой выбрать, решает проектировщик по климату района (приложение В). Длина стальных труб до 219 мм — от 8,0 до 12,2 м, от 273 мм — от 10,0 до 12,2 м; другая длина возможна по согласованию с заказчиком. Ходовые размеры в ПЭ оболочке:
| Стальная труба, мм | Ду | ПЭ, тип 1: оболочка, мм / масса 1 м | ПЭ, тип 2: оболочка, мм / масса 1 м | Длина трубы, м | Голый конец, мм |
|---|---|---|---|---|---|
| 57×3 | 50 | 125 / 5,6 кг | 140 / 6,94 кг | 8,0–12,2 | 150 |
| 76×3 | 65 | 140 / 7,37 кг | 160 / 8,71 кг | 8,0–12,2 | 150 |
| 89×4 | 80 | 160 / 10,77 кг | 180 / 12,33 кг | 8,0–12,2 | 150 |
| 108×4 | 100 | 180 / 13 кг | 200 / 14,73 кг | 8,0–12,2 | 150 |
| 159×4,5 | 150 | 250 / 22,08 кг | 280 / 25,47 кг | 8,0–12,2 | 150 |
| 219×6 | 200 | 315 / 38,84 кг | 355 / 43,84 кг | 8,0–12,2 | 150 |
| 273×7 | 250 | 400 / 57,23 кг | 450 / 64,35 кг | 10,0–12,2 | 210 |
| 325×7 | 300 | 450 / 67,85 кг | 500 / 75,81 кг | 10,0–12,2 | 210 |
| 426×7 | 400 | 560 / 91,05 кг | 630 / 103,98 кг | 10,0–12,2 | 210 |
| 530×7 | 500 | 710 / 121,07 кг | 800 / 142,57 кг | 10,0–12,2 | 210 |
| 720×8 | 700 | 900 / 185,66 кг | 1000 / 212,76 кг | 10,0–12,2 | 210 |
| 1020×11 | 1000 | 1200 / 346,5 кг | — | 10,0–12,2 | 210 |
Диаметры оболочек — таблица 1, масса 1 м — справочная, по таблице Г.1 ГОСТ 30732-2020 (при стенке из таблицы). Голый конец — длина неизолированного участка стали под сварку, допуск минус 20 мм (п. 4.8).
Все диаметры, включая оболочки ОЦ, — в статье «Диаметры и размеры труб ППУ», масса с разными стенками — в таблице веса труб ППУ. Например, трубы ППУ 159 мм — это Ду 150 с оболочкой 250 мм у типа 1.
ГОСТ на предизолированные трубы
Главный документ — ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия». Он действует с 1 января 2021 года и заменил ГОСТ 30732-2006. В нём — размеры, требования к стали, пене, оболочкам, проводникам контроля, фасонным изделиям и испытаниям. Проектирование и строительство бесканальных сетей описывает СП 41-105-2002. Обозначение трубы по п. 4.28 читается слева направо:
| Часть обозначения | Что значит |
|---|---|
| Труба 159×4,5 | наружный диаметр и стенка стальной трубы, мм |
| 20 ГОСТ 20295 | марка стали и стандарт на стальную трубу |
| ППУ1 | изоляция из пенополиуретана, тип 1 (ППУ2 — усиленная) |
| ПЭ | оболочка из полиэтилена; ОЦ — из оцинкованной стали |
| Б (если есть) | бандажи на оболочке — для прокладки в футлярах (п. 4.6) |
| ГОСТ 30732-2020 | стандарт на изолированное изделие |
Целиком пример из стандарта выглядит так: «Труба 159×4,5-20 ГОСТ 20295-ППУ1-ПЭ ГОСТ 30732-2020». Если проект выпущен по старому стандарту 2006 года, изделия подбирают по действующему — размеры оболочек ищут в той же таблице.
Предизолированная труба для тепловых сетей: ПЭ или ОЦ
Стандарт рассчитан на сети с перегретой водой: давление — по проекту, температура — не выше 150 °C в пределах графика 150–70 °C (раздел 1). Расчётный срок службы изолированных труб и фитингов — не менее 30 лет (п. 4.1). Оболочку выбирают по способу прокладки:
| ПЭ оболочка | ОЦ оболочка | |
|---|---|---|
| Где прокладывают | под землёй: бесканально, в непроходных и полупроходных каналах | в проходных каналах и тоннелях, над землёй |
| Материал | полиэтилен чёрного цвета | оцинкованная сталь с герметичным швом |
| Стык закрывают | муфтой из комплекта заделки | кожухом из комплекта заделки |
| Где выбрать | трубы ППУ в ПЭ оболочке | трубы ППУ в ОЦ оболочке |
Бесканальная прокладка — это укладка прямо в грунт (п. 3.1.4): песчаное основание, засыпка, проверка проводов контроля. Порядок работ и глубины — в статье «Прокладка труб ППУ», как подобрать диаметр, стенку и оболочку под трассу — в статье «Трубы для теплотрассы».
Что заказать вместе с трубами
Трасса из предизолированных труб собирается из изделий одного стандарта: повороты, ответвления и опоры тоже приходят с заводской изоляцией, а стыки на месте закрывают комплектами (п. 4.22). Подбирают всё по диаметру стальной трубы, типу изоляции и оболочке.
| Что нужно на трассу | Где выбрать |
|---|---|
| Трубы в ППУ изоляции | Трубы ППУ — все диаметры и стенки |
| Отводы, тройники, переходы, краны | Фасонные изделия ППУ |
| Неподвижные и скользящие опоры | Опоры ППУ |
| Изоляция стыков | Комплекты заделки стыков |
| Цены за метр | Цены на трубы ППУ |
Частые вопросы
Что такое предизолированная труба простыми словами?
Это стальная труба, которая приходит на объект уже с изоляцией из пенополиуретана и защитной оболочкой. Утеплять её на трассе не нужно — только сварить и закрыть стыки.
Предизолированная труба варится или нет?
Да, стальная труба сваривается обычным способом. Для этого концы стали оставлены без изоляции: 150 мм у труб до 219 мм и 210 мм у более крупных (п. 4.8 ГОСТ 30732-2020). После сварки стык изолируют комплектом.
Какой ГОСТ действует для предизолированных труб?
ГОСТ 30732-2020 — на стальные трубы и фасонные изделия в ППУ изоляции с оболочкой ПЭ или ОЦ. Он действует с 1 января 2021 года и заменил ГОСТ 30732-2006.
Какой длины бывает предизолированная труба?
По ГОСТ 30732-2020 длина стальных труб до 219 мм — от 8,0 до 12,2 м, от 273 мм — от 10,0 до 12,2 м. Другую длину согласуют при заказе.
Чем предизолированная труба отличается от трубы ППУ?
Ничем: это два названия одного изделия. «Предизолированная» говорит о том, что изоляцию сделали заранее, «ППУ» — из чего она сделана.
На какую температуру рассчитана предизолированная труба для теплосетей?
На перегретую воду с температурой не выше 150 °C в пределах графика 150–70 °C — так задано в разделе 1 ГОСТ 30732-2020. Давление определяет проект.
