Прокладка труб ППУ: бесканально, в канале и над землёй

Прокладка труб ППУ бывает трёх видов: бесканальная — прямо в грунт на песчаное основание, в непроходном или проходном канале и надземная на опорах. Способ задаёт проект, а от способа зависит, какую оболочку заказывать — полиэтиленовую для земли или оцинкованную для каналов и воздуха, — и какие изделия нужны на трассе. Ниже — что говорят ГОСТ 30732-2020 и СП 41-105-2002 о глубине заложения, песчаной подушке, сварке стыков и компенсации, и таблица, что заказать на участок.

Три способа прокладки труб ППУ

Стандарт в разделе 1 делит изделия по месту работы: трубы в полиэтиленовой (ПЭ) оболочке — для подземной прокладки, бесканально или в непроходных и полупроходных каналах; трубы в оцинкованной (ОЦ) оболочке — для проходных каналов, тоннелей и надземной прокладки (п. 5.1.3.1 прямо называет ОЦ оболочку с замковым швом покровным материалом для надземных трасс). Оболочка — первое, что нужно решить до заявки: цена, вес и комплект изделий у ПЭ и ОЦ разные.

Все четыре строки собираются из одного каталога: трубы ППУ в ПЭ и ОЦ, отводы, опоры и комплекты заделки стыков под каждую оболочку. Как участки трассы складываются в план с опорами и поворотами, показано в статье «Схема и чертёж теплотрассы».

Бесканальная прокладка труб ППУ: траншея, песок, глубина заложения

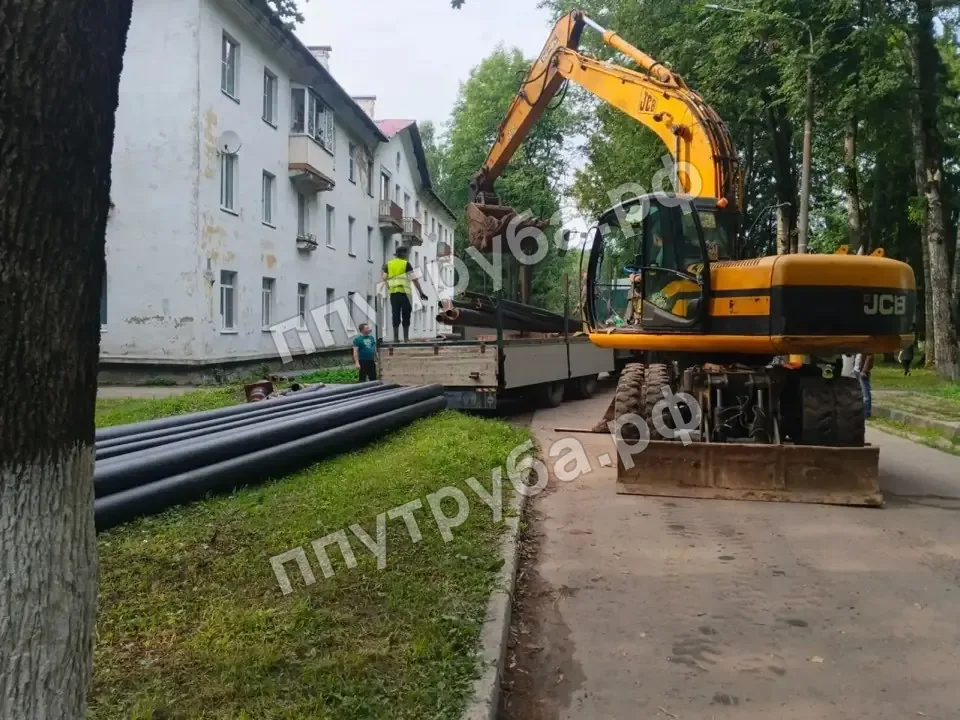

Бесканальная прокладка труб ППУ — самый частый случай: труба лежит в грунте без канала, а от воды и камней её защищает полиэтиленовая оболочка и песок вокруг. Правила для таких трасс собраны в СП 41-105-2002 «Проектирование и строительство тепловых сетей бесканальной прокладки». Главные цифры из него — в таблице; проект может ужесточить их под свой грунт и нагрузки.

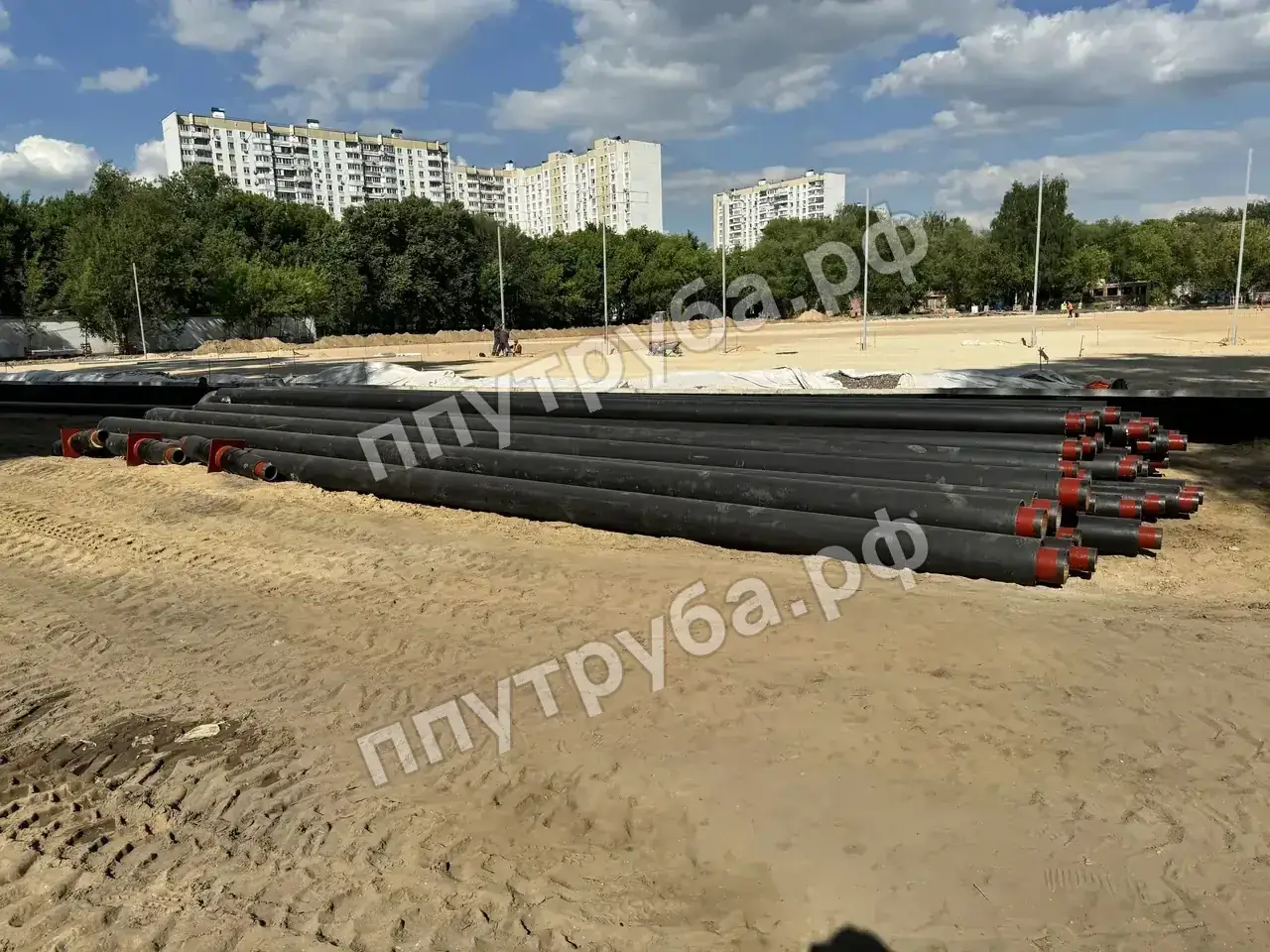

Глубина заложения в 0,5–0,6 м — это минимум до верха оболочки, а не до стальной трубы: у трубы 159 мм в ПЭ оболочке 250 мм ось окажется примерно на 0,65–0,75 м. Где трасса пересекает дорогу, проектировщик считает глубину отдельно по нагрузке от транспорта. Песок нужен и снизу, и сверху: камень, упёршийся в оболочку, за несколько лет температурных ходов протирает её, и пена намокает. Пока трубы ждут укладки на бровке, их хранят по правилам из статьи «Складирование труб ППУ на объекте» — на подушках, с закрытыми торцами.

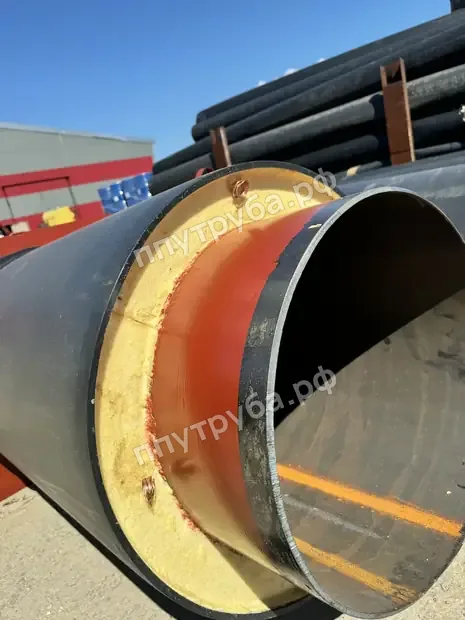

Перед опусканием в траншею проверяют провода ОДК каждой трубы и фасонного изделия: по п. 6.16 изоляцию проверяют напряжением 500 В, сухая изоляция показывает «бесконечность» или больше 2000 МОм, допустимый минимум — 10 МОм на элемент. Это единственный момент, когда дефект пены находят дёшево: после засыпки искать его придётся по сигналу системы ОДК.

При засыпке над трубами обычно кладут сигнальную ленту «Внимание! Теплосеть» (есть в разделе комплектующих каталога): при будущих раскопках её увидят раньше, чем ковш дойдёт до оболочки. На какой высоте её укладывать, указывает проект.

Прокладка труб ППУ в канале и над землёй

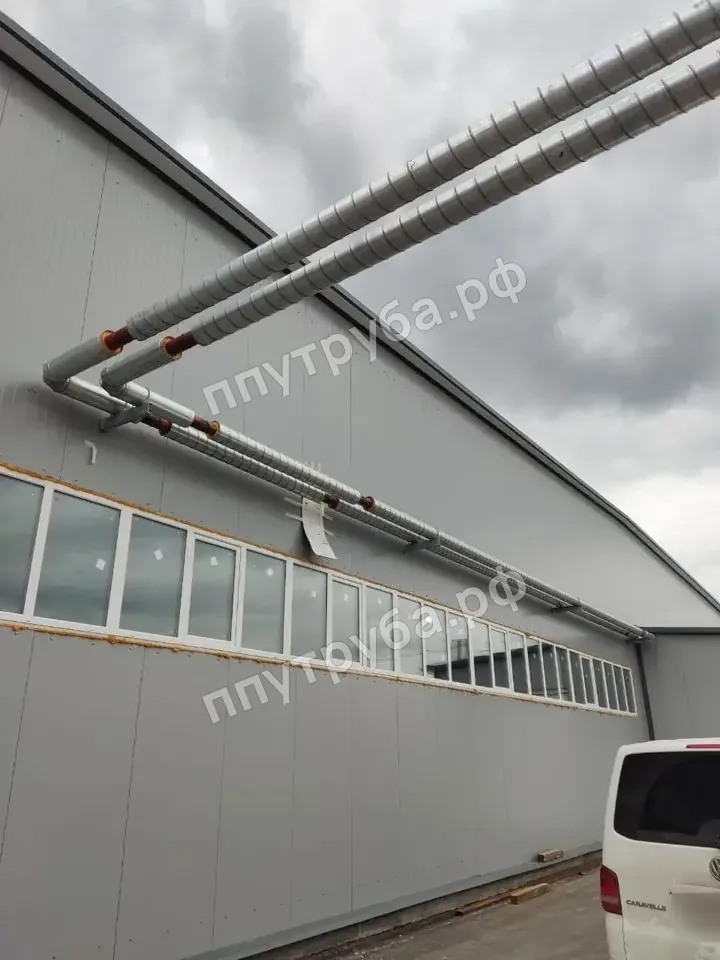

В канале и на эстакаде труба не зажата грунтом, поэтому она свободно удлиняется при нагреве и должна на чём-то скользить. По п. 4.26 стандарта для прокладки в каналах, коллекторах и надземно применяют опорные конструкции — скользящие и направляющие опоры ППУ по приложению Д. Они ставятся на строительные конструкции канала или эстакады с шагом по проекту, а трубу фиксируют в нужных точках неподвижными щитовыми опорами. В проходных каналах и на воздухе оболочка — оцинкованная: она держит солнце, случайные удары и не стареет от ультрафиолета, как полиэтилен. В непроходном канале допускается ПЭ оболочка — там труба защищена перекрытием.

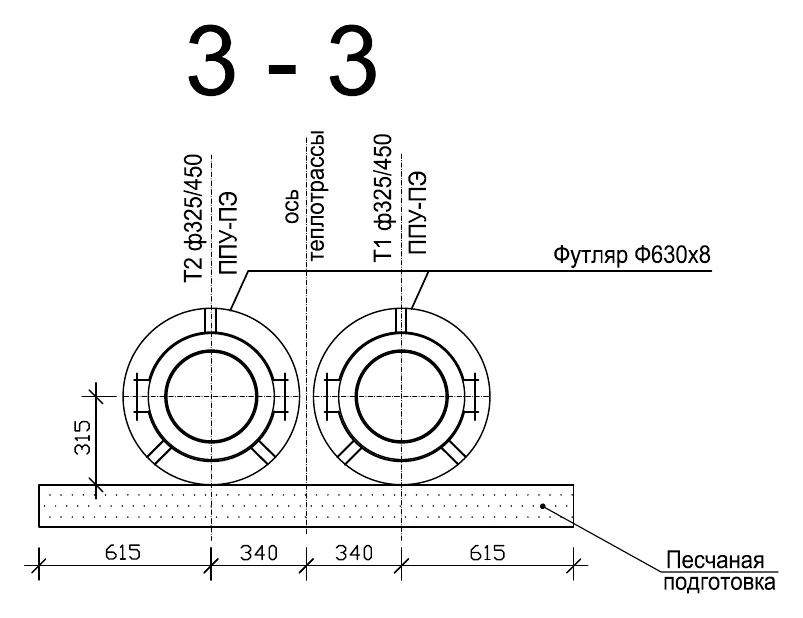

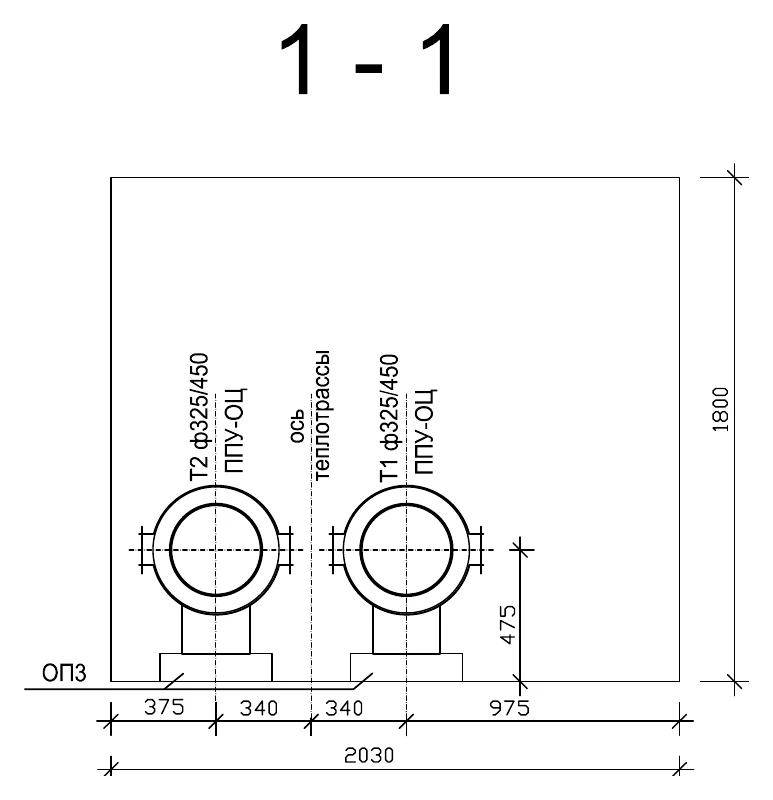

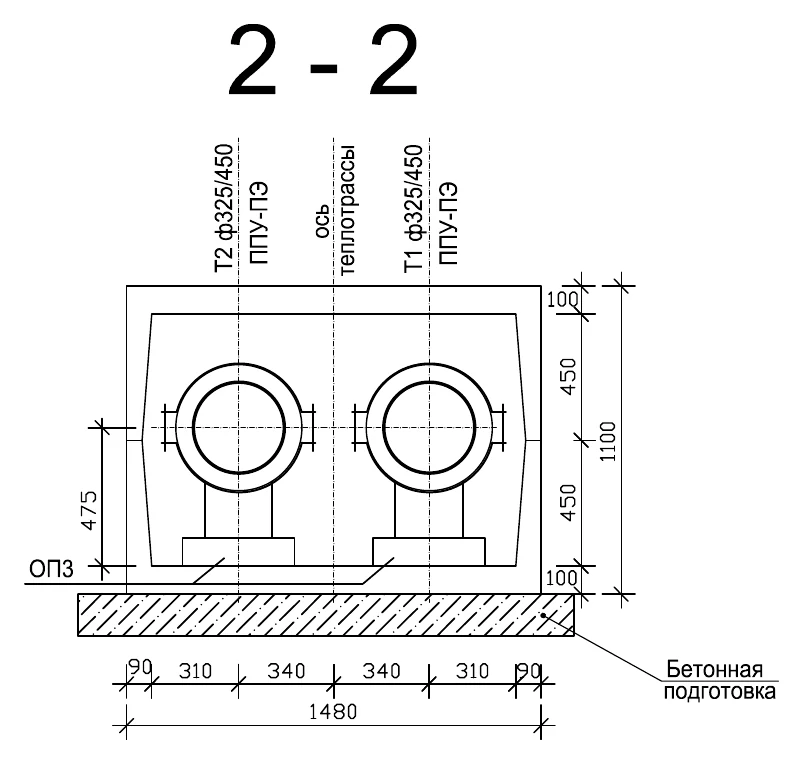

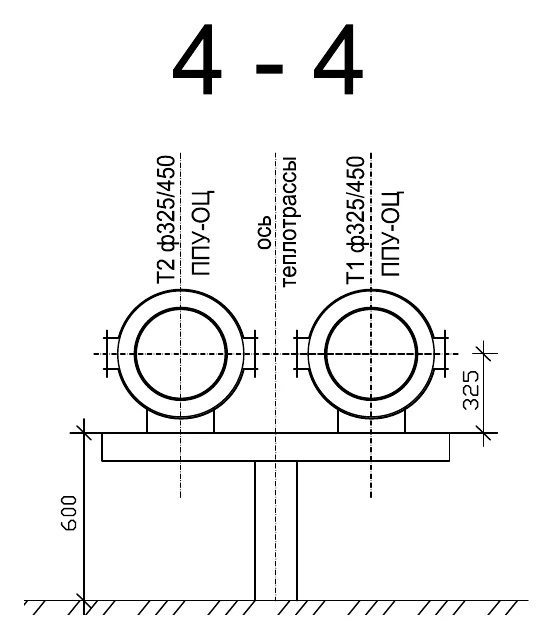

Так это выглядит в рабочем проекте одной трассы: в проходном канале трубы с оболочкой ОЦ стоят на опорах, в канале на бетонной подготовке — трубы с оболочкой ПЭ, под дорогой обе трубы протянуты в стальном футляре, а на открытом участке лежат на опоре над землёй. Схема, профиль и остальные листы проекта — на странице «Схема и чертёж теплотрассы».

Отдельный узел — вход трассы в здание или камеру: труба проходит через стену, и место прохода нужно закрыть от воды и дать трубе двигаться. Как это делают с помощью манжеты стенового ввода, разобрано в статье «Ввод тепловой сети в здание».

Сварка труб ППУ и заделка стыков

Сварка труб ППУ ничем не отличается от сварки обычных стальных труб: по п. 4.8 стандарта концы стальной трубы оставлены без изоляции на 150 мм (трубы до 219 мм) и 210 мм (крупнее), с допуском −20 мм, — этого хватает для разделки кромок и шва. Пену и оболочку при сварке берегут от искр и нагрева, торцы изоляции закрывают. Стыки сваривают, проверяют неразрушающим контролем и опрессовывают, и только потом закрывают изоляцией: заливать пену в непроверенный стык нельзя — вскрывать его придётся вместе с муфтой.

На каждый стык нужен один комплект заделки под диаметр трубы и оболочку: что в него входит и как его считать — в статье «Заделка стыков труб ППУ». Концы трассы и точки подключения прибора ОДК закрывают элементами с кабелем вывода.

Компенсация удлинений: отводы, компенсаторы, неподвижные опоры

Стальная труба при нагреве до рабочих 150 °C удлиняется, и это удлинение нужно куда-то деть. На бесканальной трассе есть три решения, и стандарт описывает каждое. Первое — углы поворота: Г- и Z-образные участки из отводов принимают удлинение сами, а грунт у отвода смягчают компенсационными матами (п. 4.25). Второе — стартовые сильфонные компенсаторы (п. 4.23): их ставят на длинных прямых, трубу предварительно нагревают сетевой водой, калориферами или подогревателями (п. 6.21 СП), сжимают компенсатор и заваривают — дальше участок работает как защемлённый в грунте. Третье — осевые сильфонные компенсаторы в ППУ изоляции, которые работают весь срок службы: они собраны в разделе «Сильфонные компенсаторы ППУ». Границы участков компенсации задают неподвижные опоры; без них расчёт не сходится.

Что заказать для прокладки трассы

Комплект на участок считают по проекту, но список изделий одинаков для любой трассы. Пример — 300 м двухтрубной сети 159 мм с двумя поворотами и вводом в здание:

Расчётный срок службы изделий в ППУ изоляции по п. 4.1 стандарта — не менее 30 лет, и он выполняется, только если трасса уложена по правилам: на песке, с проверенной ОДК и заделанными стыками. Поэтому комплектовать участок лучше одной поставкой, чтобы комплекты заделки и опоры подошли к трубам по диаметру оболочки.

Цены и заявка

Цены на трубы по диаметрам и оболочкам — на странице «Цены на трубы ППУ за метр», фасонные изделия и комплекты заделки — в каталоге с живыми ценами. Пришлите ведомость объёмов или спецификацию — соберём комплект на участок с опорами, компенсаторами и заделкой стыков.

Частые вопросы

Какая глубина заложения труб ППУ при бесканальной прокладке?

По п. 4.48 СП 41-105-2002 — не менее 0,5 м от поверхности до верха оболочки вне проезжей части и 0,6 м в её пределах. Под дорогами проект считает глубину отдельно.

Можно ли прокладывать трубы ППУ в ПЭ оболочке над землёй?

Нет: по разделу 1 ГОСТ 30732-2020 ПЭ оболочка — для подземной прокладки, бесканально и в непроходных каналах. Для надземной прокладки и проходных каналов применяют оцинкованную оболочку.

Какая подсыпка нужна под трубы ППУ?

Песчаное основание не менее 150 мм, обсыпка по бокам и над верхом оболочки не менее 150 мм; песок фракции до 5 мм без камней (пп. 4.40, 4.41, 6.11 СП 41-105-2002).

Как варить трубы ППУ?

Как обычные стальные: концы без изоляции 150 или 210 мм (п. 4.8 ГОСТ 30732-2020), сварка по проекту, контроль и гидроиспытания до изоляции стыка, затем соединение проводов ОДК и комплект заделки.

Сколько служат трубы ППУ?

Расчётный срок службы по п. 4.1 ГОСТ 30732-2020 — не менее 30 лет, стык по п. 4.22 — тоже не менее 30 лет, при соблюдении правил прокладки и эксплуатации.
