Схема и чертёж теплотрассы: что на них изображают и как читать — примеры из проектов
Проект тепловой сети из труб ППУ обычно состоит из нескольких листов: схема сети в плане, продольный профиль, поперечные разрезы, узлы и спецификация. Ниже — настоящие листы из двух проектов, по которым нам присылали заявки, и из третьего — с воздушной прокладкой и переходом под дорогой (адреса, координаты, штампы и подписи убраны), и расшифровка обозначений. Страница пригодится проектировщику, сметчику и снабженцу: по схеме удобно проверить спецификацию — сколько отводов, опор и комплектов заделки стыков нужно на трассу.
| Лист проекта | Что на нём | Что из него берут для заказа |
|---|---|---|
| Схема (план) тепловой сети | трасса с углами поворота, узлами, опорами, камерами, подписи труб | диаметры, оболочку, число отводов и неподвижных опор |
| Продольный профиль | отметки земли и трубы, уклоны, длины участков, пересечения с другими сетями | длины участков — метраж труб |
| Поперечные разрезы | сечение траншеи или канала, расстояния между трубами, основание | способ прокладки — оболочка ПЭ или ОЦ |
| Узлы | узлы трубопровода с арматурой, ввод в здание, неподвижные опоры | краны, переходы, ответвления |
| Спецификация | таблица всех изделий с обозначениями и количеством | всё — это и есть заявка |
Схема тепловой сети в плане
На схеме трасса показана сверху. Трубы подписываются по участкам: «Т1, Т2 Ø89×5,0/160-Сталь ППУ-ПЭ» — подающая и обратная труба, сталь 89×5,0, оболочка из полиэтилена диаметром 160 мм. Рядом — узлы трубопровода (УТ) с запорной арматурой и спускниками, углы поворота (УП), неподвижные опоры, компенсаторы (СК), ковера над арматурой. Внизу листа — условные обозначения: какой линией показан проектируемый трубопровод, какой — существующий, как нарисованы опора, арматура и переход.
На второй схеме — трасса к жилому дому от существующей тепловой камеры ТК1: четыре трубы (Т1/Т2 — отопление, Т3 и Т4 — горячее водоснабжение и циркуляция), неподвижные опоры НО1–НО5, углы поворота, длины участков и место ввода в здание. На каждом участке повторена подпись труб — по ней видно, что диаметры по трассе не меняются.

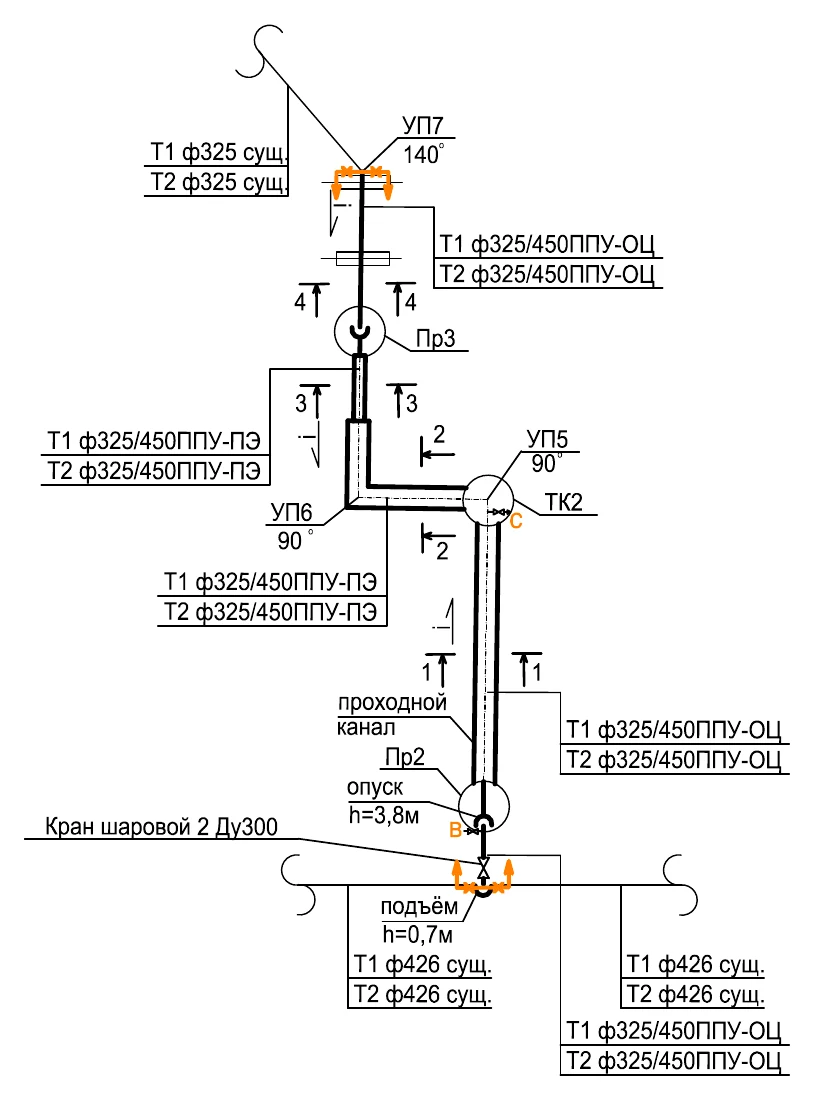

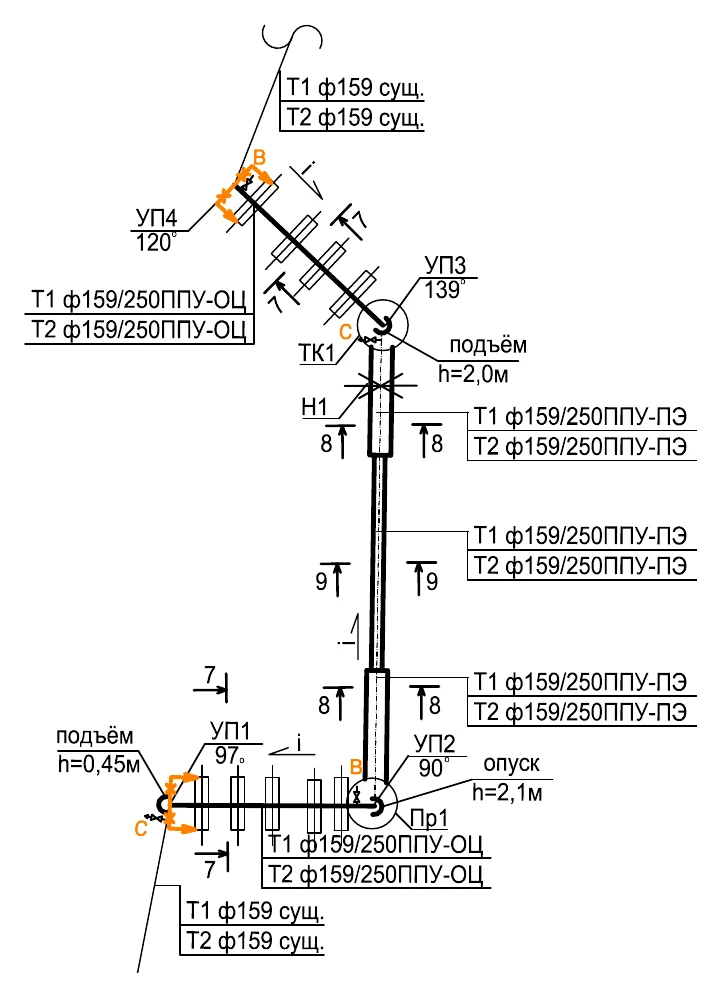

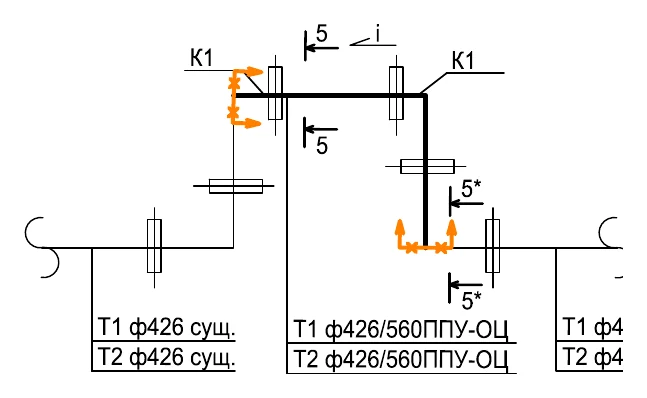

Третья схема — реконструкция участков сети с врезкой в существующие трубопроводы. Подписи «Т1 ф426 сущ.» отмечают существующие трубы, к которым присоединяется новая сеть, а подписи «Т1 ф325/450ППУ-ОЦ» и «Т1 ф325/450ППУ-ПЭ» показывают, где оболочка меняется: на открытых участках и в проходном канале — ОЦ, в земле — ПЭ. Кружками отмечены углы поворота с градусами (УП5 90°, УП7 140°) и переходы с опуском и подъёмом трубы («опуск h = 3,8 м»), стрелками с цифрами — места поперечных разрезов.
Условные обозначения на схемах теплотрасс
| Обозначение | Что значит |
|---|---|
| Т1, Т2 | подающий и обратный трубопроводы отопления |
| Т3, Т4 | горячее водоснабжение: подающий и циркуляционный |
| НО | неподвижная опора — труба закреплена, по обе стороны от неё — участки с тепловыми удлинениями |
| СО, Оп | скользящая (подвижная) опора — в каналах и при надземной прокладке |
| СК, СКУ | сильфонный компенсатор — воспринимает тепловое удлинение участка |
| УТ | узел трубопровода: арматура, спуск воды, ответвление |
| УП | угол поворота трассы — здесь ставят отвод |
| ТК | тепловая камера |
| КЛ | канал лотковый, например «КЛ 120×60» — внутренние размеры в сантиметрах |
| Ø89×5,0/160 | сталь 89 мм, стенка 5,0 мм, оболочка 160 мм |
| ППУ-ПЭ, ППУ-ОЦ | изоляция из пенополиуретана, оболочка из полиэтилена или оцинкованной стали |
Сокращения в разных проектных организациях немного различаются — точная расшифровка всегда есть в условных обозначениях на листе. Обозначения самих изделий по ГОСТ 30732-2020 — в статье «Как читать спецификацию теплосети».
Продольный профиль теплотрассы

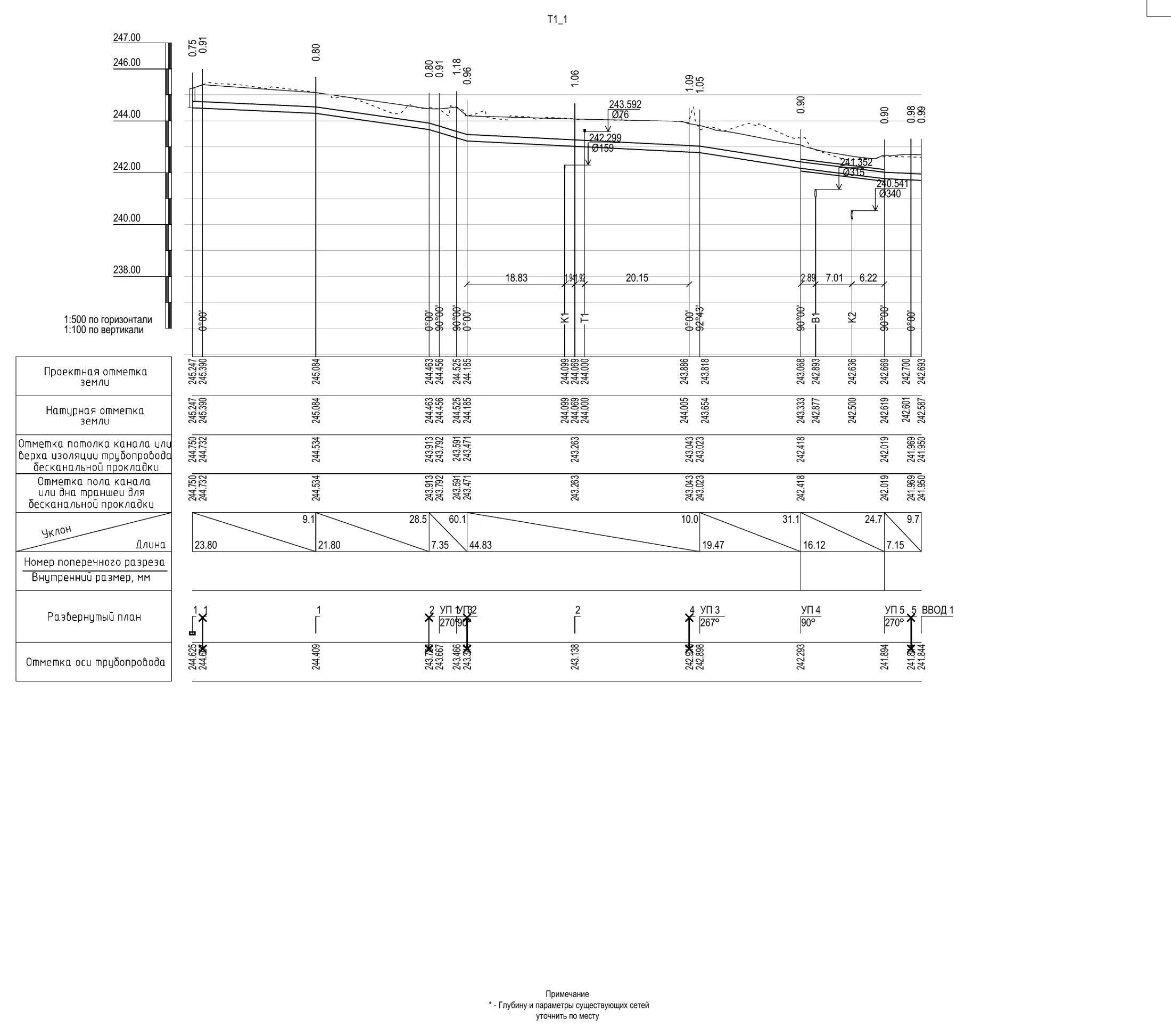

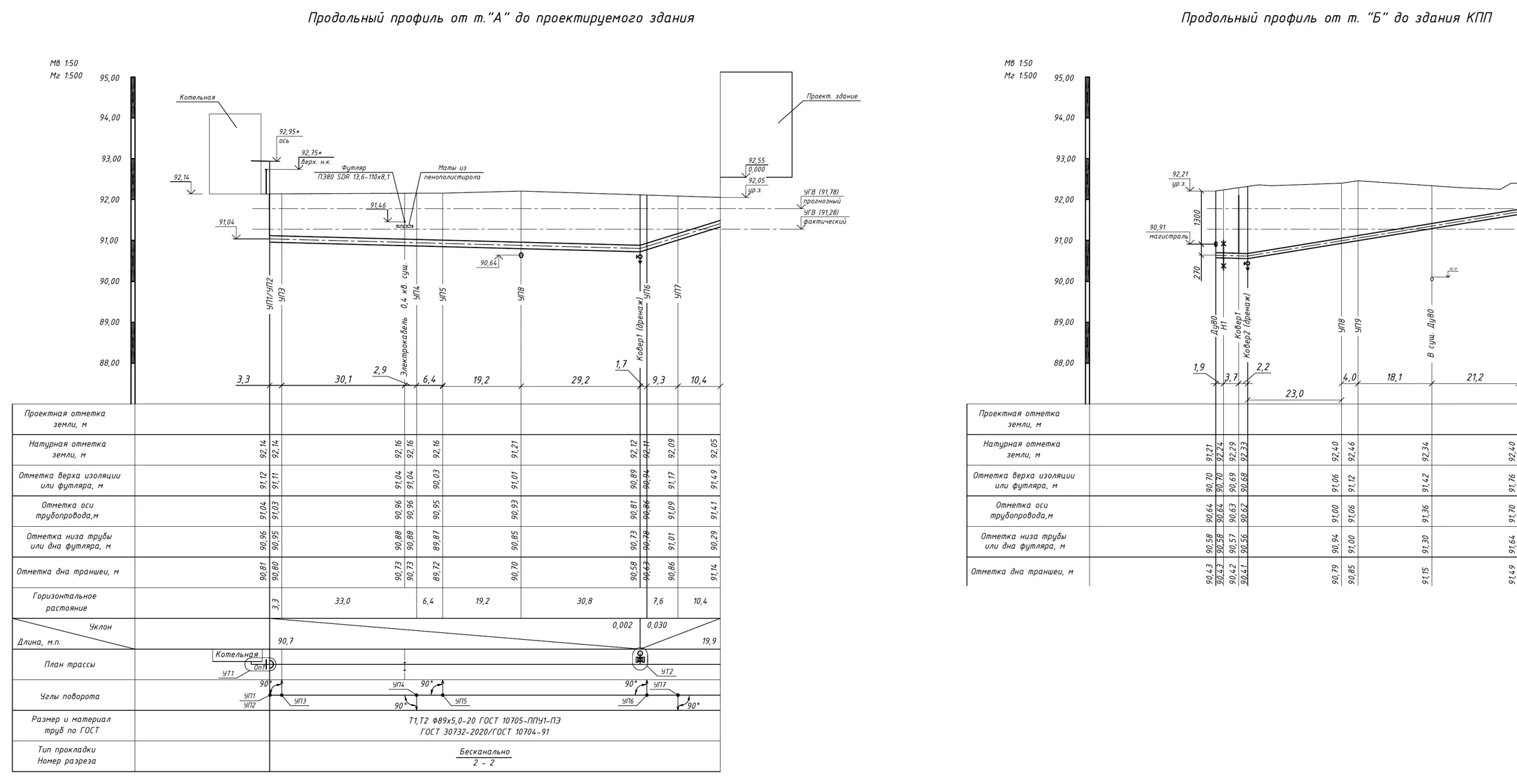

Профиль — разрез трассы вдоль оси. Вверху — линия земли и трубопровода, внизу — таблица: проектная и натурная отметка земли, отметка верха изоляции или потолка канала, отметка дна траншеи, уклон и длина каждого участка, развёрнутый план с углами поворота и отметка оси трубопровода. Уклон в профиле указывают в промилле: трубопровод прокладывают с уклоном, чтобы его можно было опорожнить через спускники в нижних точках. Пересечения с другими сетями (канализация, водопровод, кабели) показаны на профиле со своими отметками.

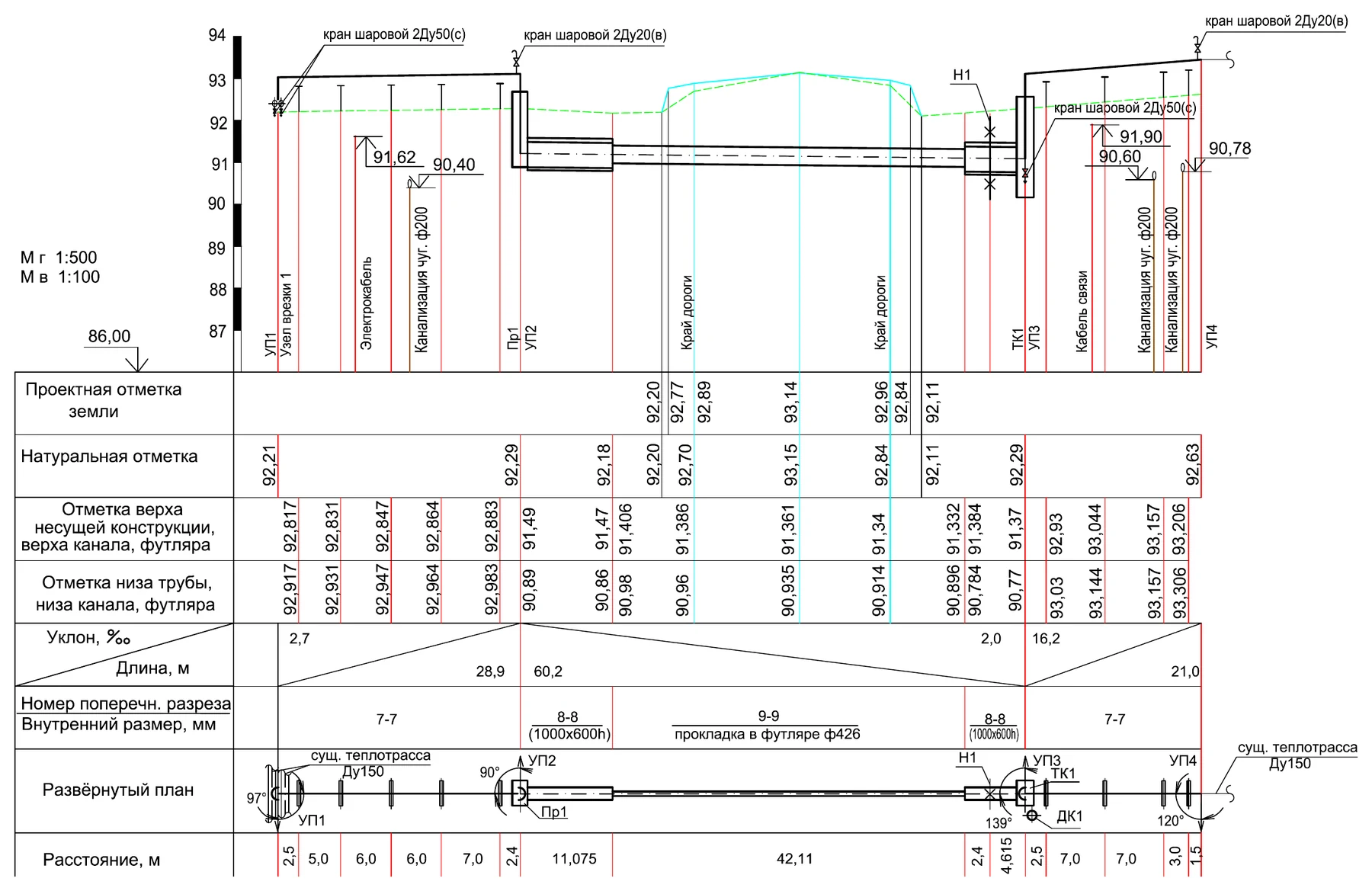

На профиле третьего проекта видно, как трасса проходит под дорогой: между отметками «Край дороги» трубы идут в футляре ф426 (строка «Номер поперечного разреза» — разрез 9-9), по краям — в каналах 1000×600. В строке «Развёрнутый план» отмечены углы поворота, неподвижная опора Н1 и краны.
Сложив длины участков из профиля, получают метраж труб для заявки. Трубы ППУ выпускают длиной до 12 м, поэтому метраж обычно округляют до целых труб — это скажет менеджер при расчёте.
Поперечные разрезы траншеи
Разрез показывает, как трубы лежат в траншее: расстояние между подающей и обратной трубой, песчаное основание и засыпку, ленту сигнальную над трубами, глубину. Если трубы лежат прямо в грунте — это бесканальная прокладка, оболочка ПЭ. В каналах, подвалах и над землёй берут оболочку ОЦ.
В третьем проекте четыре разреза — четыре способа прокладки на одной трассе. Подающая Т1 и обратная Т2 идут на расстоянии 340 мм от оси теплотрассы, высота оси над основанием задана размером.
| Разрез | Как проложено | Оболочка |
|---|---|---|
| 1-1 | проходной канал, трубы на опорах | ОЦ |
| 2-2 | канал на бетонной подготовке | ПЭ |
| 3-3 | стальной футляр Ø630×8 под дорогой на песчаной подготовке | ПЭ |
| 4-4 | над землёй на опоре высотой 600 мм | ОЦ |
Узлы теплосети: узел трубопровода и ввод в здание

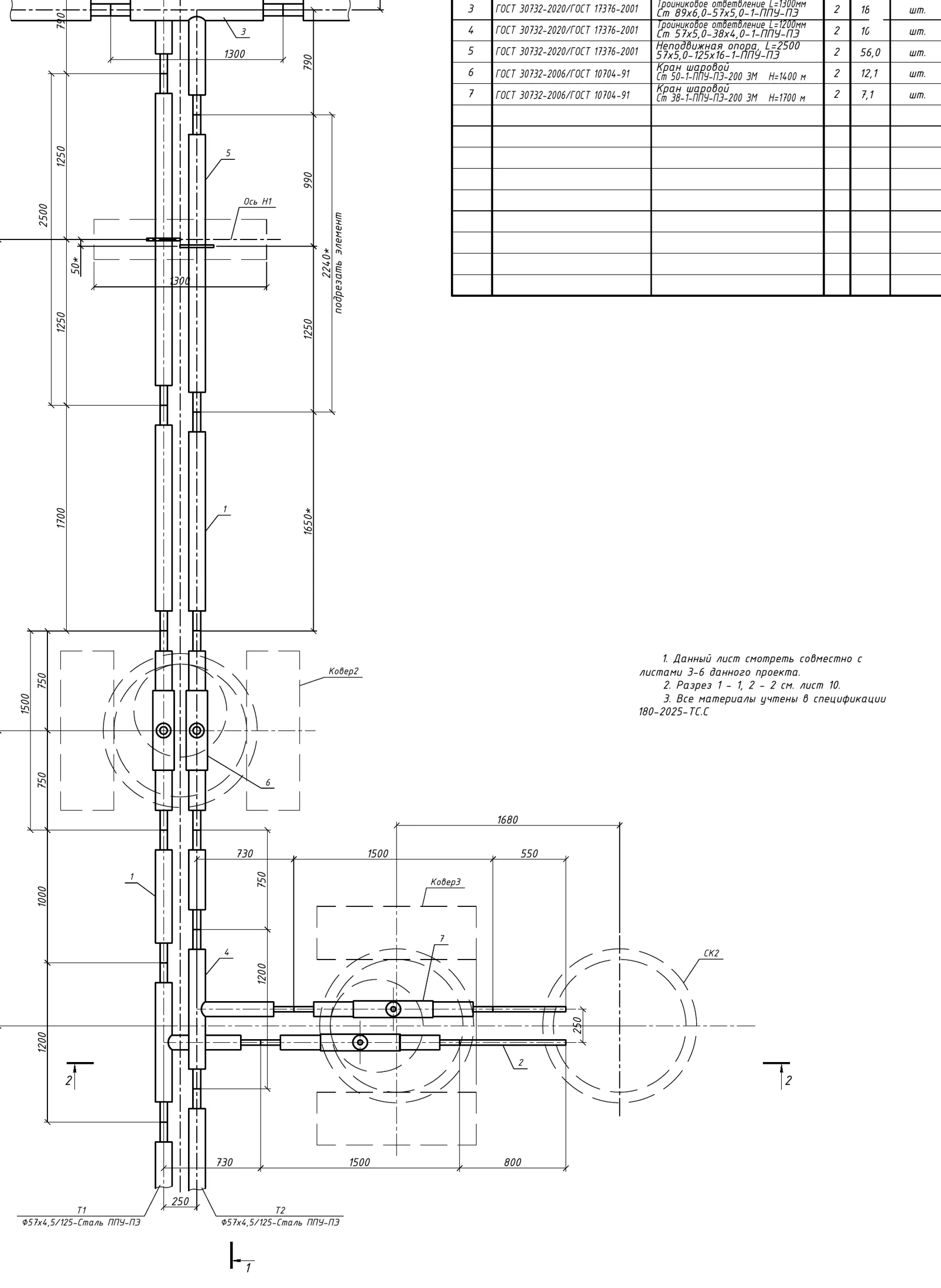

Узлы вычерчивают крупнее, обычно в масштабе 1:20. На узле трубопровода видны тройниковые ответвления, шаровые краны со штоком под ковер, переходы и неподвижная опора, а рядом — своя маленькая спецификация. Отсюда в заявку попадают краны в ППУ изоляции с высотой штока, ответвления и переходы.
Ввод теплосети в здание — узел прохода труб через стену фундамента: гильза, уплотнение и гидроизоляция, чтобы в подвал не попадала вода. Сама труба ППУ на вводе заканчивается концевым элементом — он закрывает торец изоляции (концевые элементы).
Расстановка неподвижных опор
Неподвижные опоры делят трассу на участки. Каждый участок при нагреве удлиняется, и это удлинение должно куда-то уйти: в угол поворота (отвод работает как компенсатор — Г-, Z- или П-образный участок) или в сильфонный компенсатор. Поэтому на схеме неподвижные опоры обычно стоят по обе стороны от компенсатора и перед углами поворота, на ответвлениях и вводах. Расстояния между опорами определяет расчёт в проекте — они зависят от диаметра, температуры и способа прокладки. Конструкцию и размеры самой щитовой опоры задаёт ГОСТ 30732-2020 — подробно в статье «Неподвижные опоры ППУ: размеры по ГОСТ»; про подвижные опоры — «Скользящие опоры ППУ».
Как по схеме проверить спецификацию
| Что считаем по схеме | Как |
|---|---|
| Отводы | по числу углов поворота (УП) на каждой трубе: у двухтрубной сети — вдвое больше |
| Неподвижные опоры | по значкам НО на схеме, тоже на каждую трубу |
| Тройники и ответвления | по узлам трубопровода (УТ) и врезкам |
| Краны | по узлам с запорной арматурой, высоту штока — по узлу |
| Компенсаторы | по значкам СК, осевой ход — в примечании или в спецификации |
| Комплекты заделки стыков | по числу стыков: трубы по 12 м плюс фасонка |
Не обязательно считать самим: пришлите схему вместе со спецификацией — посчитаем трубы, фасонные изделия, опоры и комплекты заделки стыков на всю трассу и сверим количество. Как выглядят спецификации этих же проектов — на странице «Примеры спецификаций теплосети». Цены — на трубы и на фасонку и опоры.
