Примеры спецификаций теплосети: как их присылают и что мы по ним считаем
Ниже — пять настоящих спецификаций из проектов, по которым нам присылали заявки на трубы и фасонные изделия в ППУ изоляции, а к двум из них — схемы трасс. Названия объектов, заказчиков, адреса, координаты, подписи и штампы убраны. Если ваша спецификация выглядит похоже — присылайте её как есть: файлом, сканом или фото. Сами выберем из неё позиции ППУ и посчитаем стоимость по ГОСТ 30732-2020.
| Пример | Что в спецификации | Оболочка |
|---|---|---|
| 1 | трубы, отводы, концевые элементы, неподвижные и скользящие опоры, СКУ, КЗС | ОЦ |
| 2 | трубы трёх диаметров, тройниковые ответвления, отводы, переход, опоры, КЗС | ОЦ |
| 3 | трубы, отводы, переход, тройниковые ответвления, шаровые краны, КЗС | ПЭ |
| 4 | трубы, сильфонные компенсаторы с осевым ходом, отводы — вместе с краном, фланцами и земляными работами | ПЭ |
| 5 | воздушная прокладка: трубы 426/560, отводы, хомутовые скользящие опоры, КЗС, концевые элементы | ОЦ |

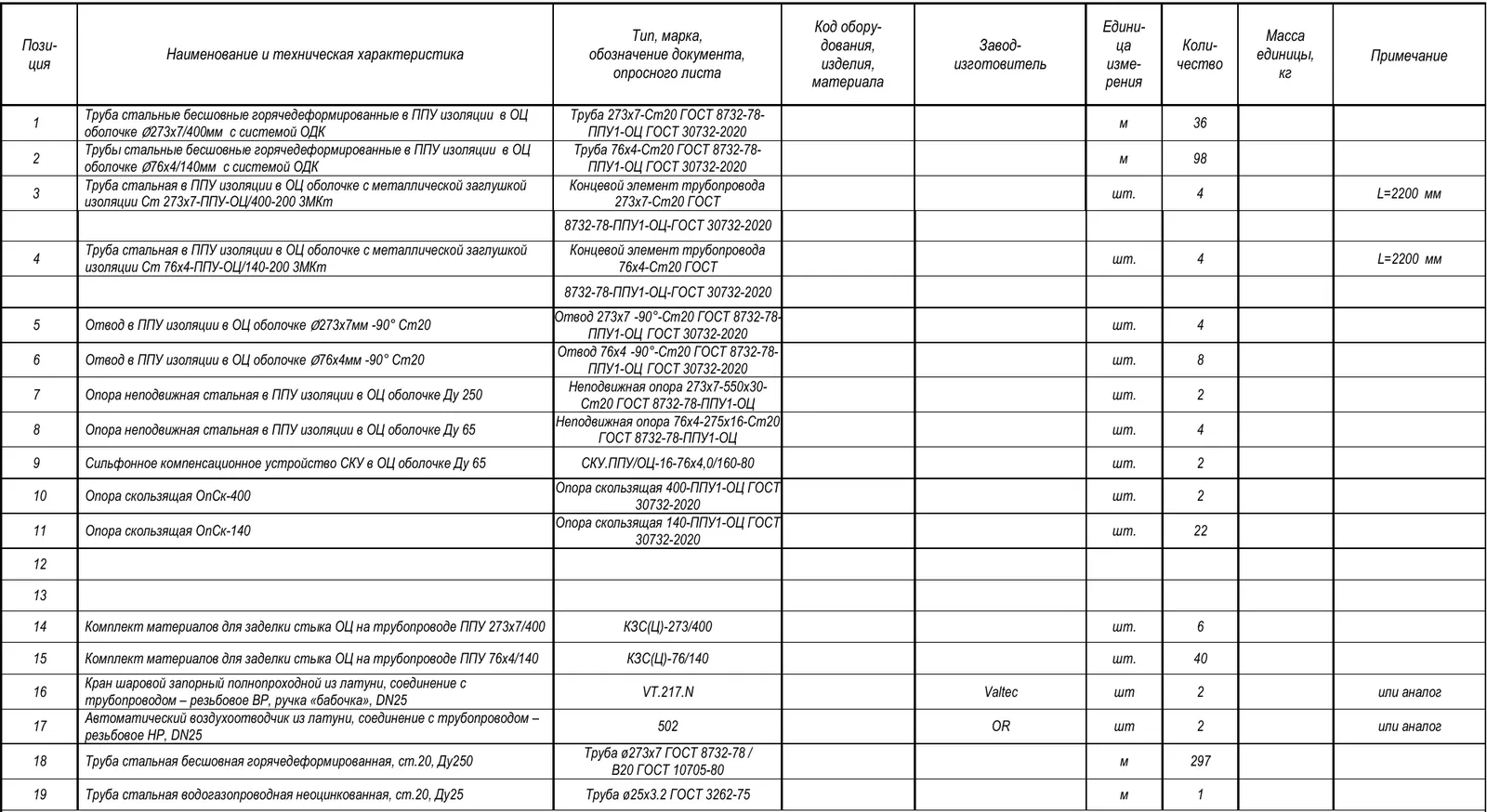

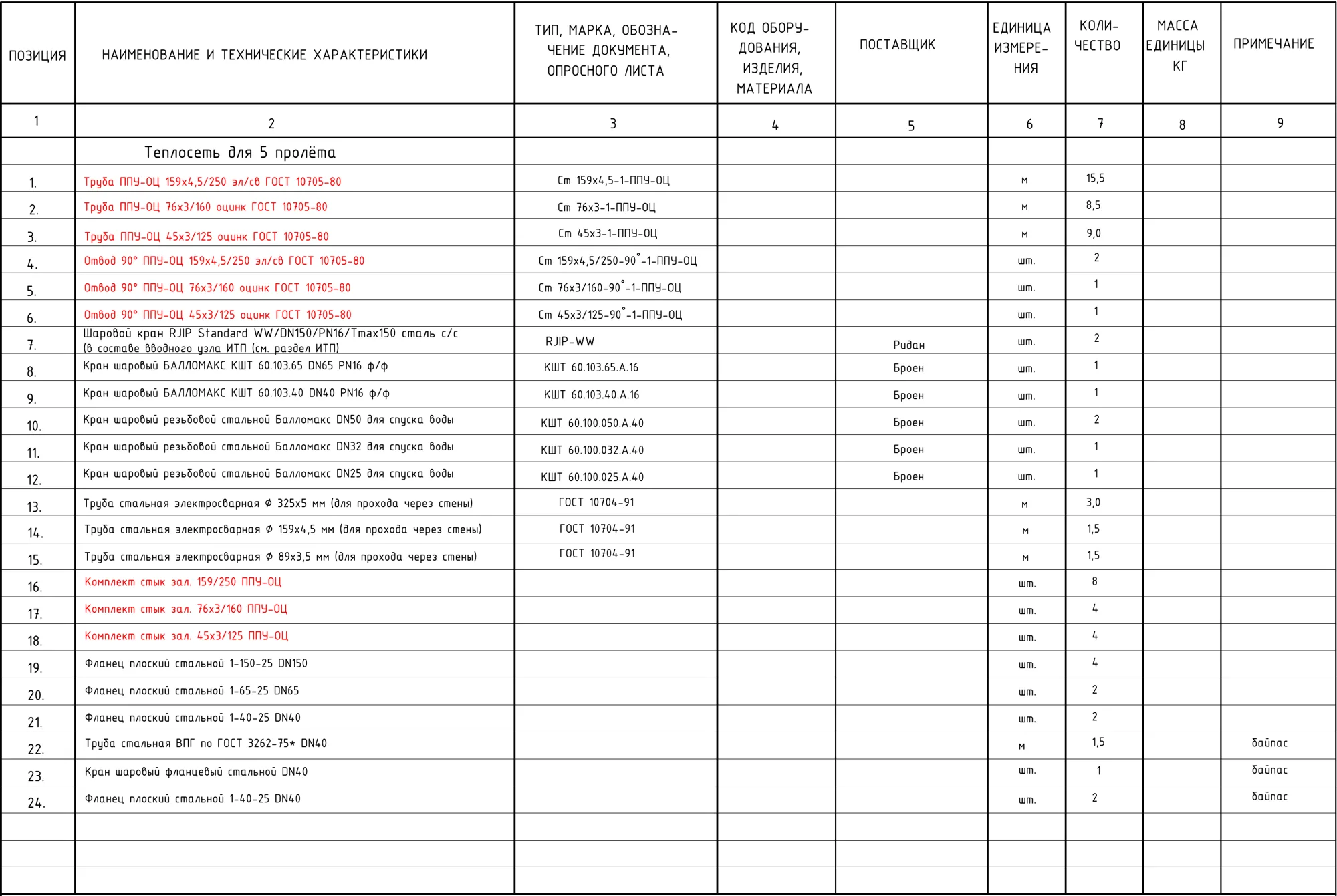

Пример 1. Трубы и фасонка в оцинкованной оболочке
Классическая проектная спецификация по форме ГОСТ 21.110: позиция, наименование, обозначение, единица, количество. Трубы записаны как «бесшовные горячедеформированные в ППУ изоляции в ОЦ оболочке Ø273×7/400» — здесь сразу видны все три размера: наружный диаметр стали, стенка и диаметр оболочки. Концевые элементы — с длиной L = 2200 мм, сильфонный компенсатор задан кодом с давлением и осевым ходом, а комплекты заделки стыков — по диаметру трубы и оболочки (КЗС(Ц)-273/400). В той же таблице — латунные краны, воздухоотводчики и обычные стальные трубы: их мы не поставляем, просто пропускаем.

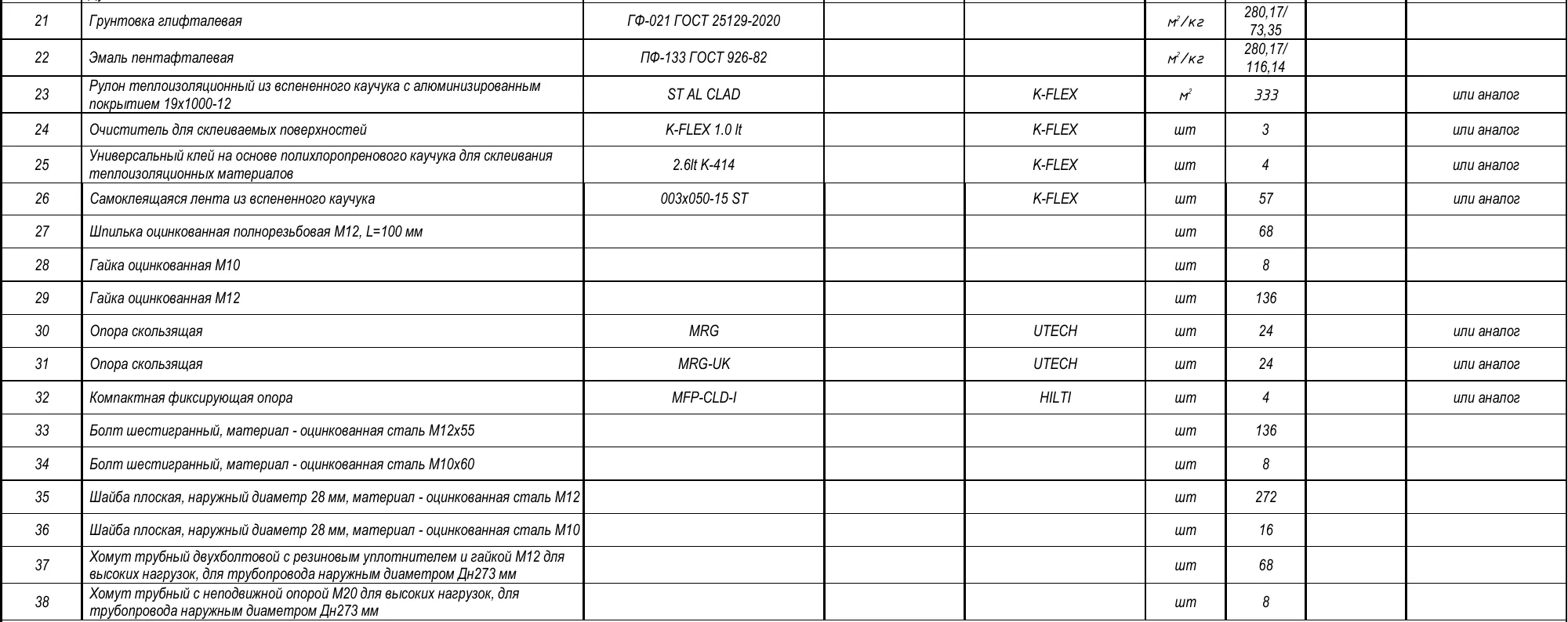

На втором листе — грунтовка, эмаль, изоляция из вспененного каучука, крепёж и опоры других производителей. В заявку на трубы ППУ они не входят — по таким строкам ничего уточнять не нужно.

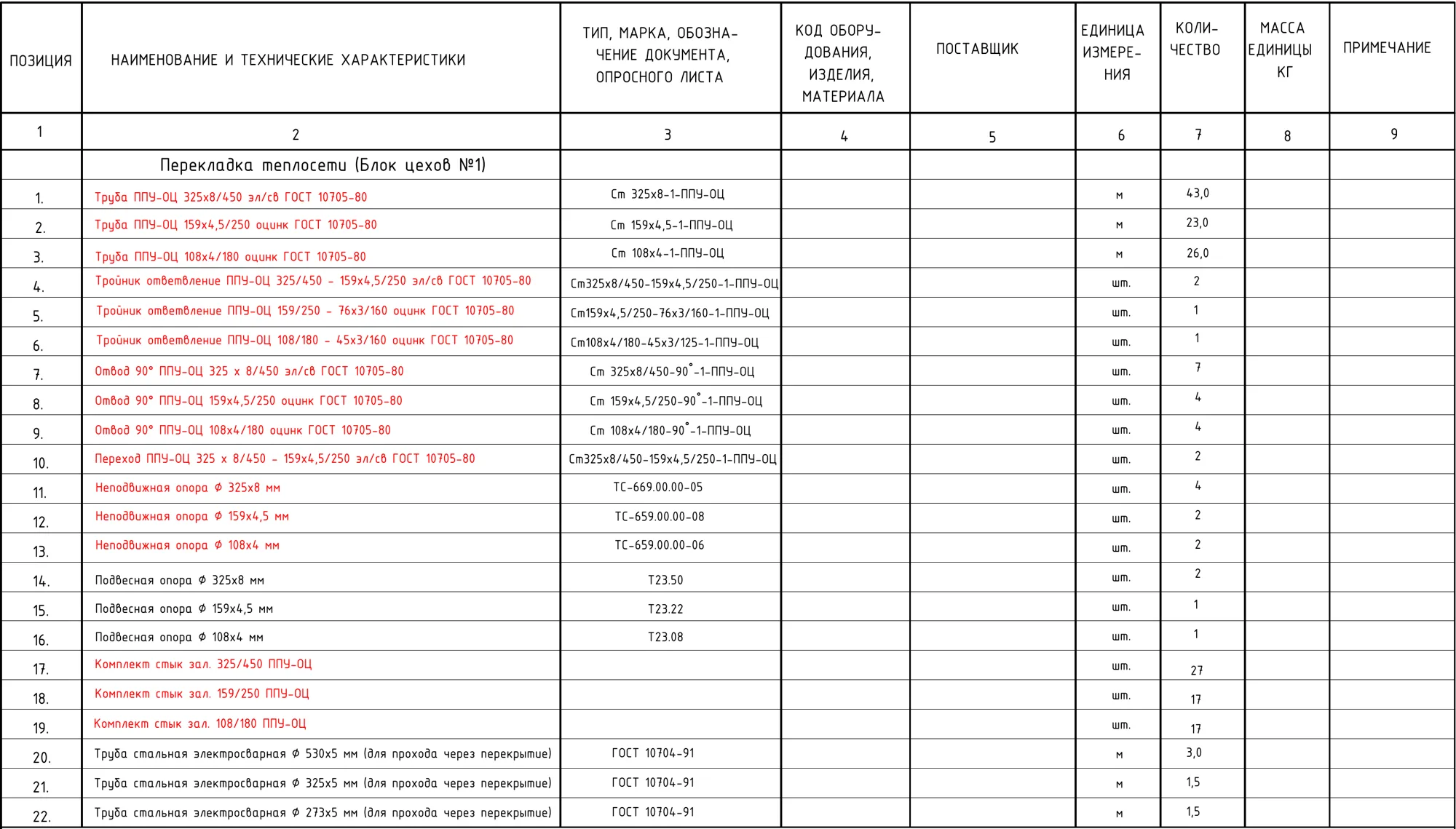

Пример 2. Обозначения в виде «Ст 325×8-1-ППУ-ОЦ»
Здесь в колонке «Тип, марка» стоит обозначение по ГОСТ: «Ст 159×4,5-1-ППУ-ОЦ» — стальная труба 159×4,5, изоляция типа 1, оболочка из оцинкованной стали. У тройниковых ответвлений указаны и магистраль, и ответвление (325/450 — 159×4,5/250), у отводов — угол 90°, у перехода — оба диаметра. Неподвижные опоры заданы своими кодами по альбому — по ним мы подбираем опору по ГОСТ того же диаметра. В исходном файле часть строк выделена цветом — это пометки заказчика.

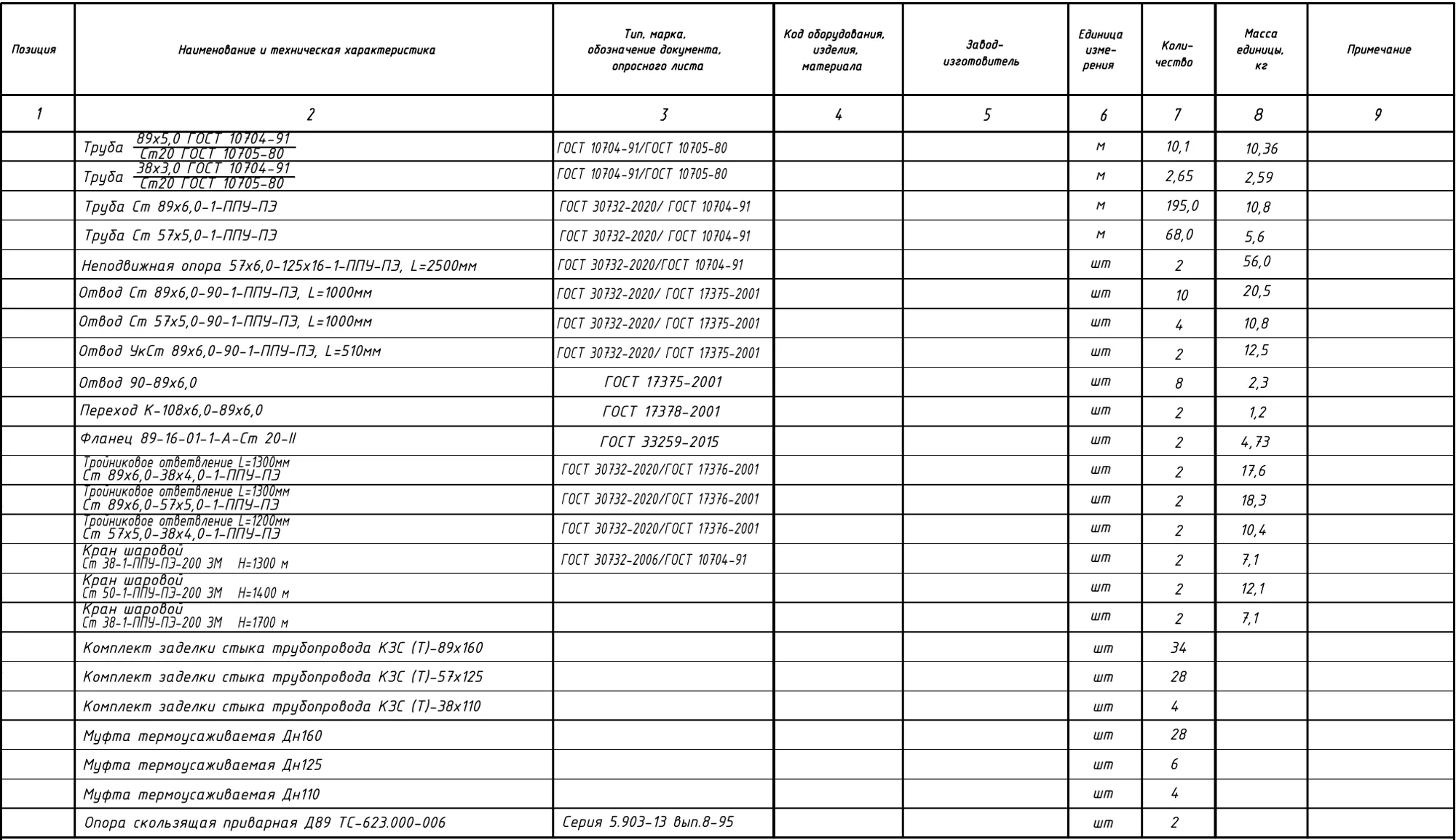

Пример 3. Трубы и фасонка в полиэтиленовой оболочке
Подземная прокладка — оболочка ПЭ. Обозначения по ГОСТ с типом изоляции: «Труба Ст 89×6,0-1-ППУ-ПЭ». У отводов указана длина плеча (L = 1000 мм и укороченный L = 510 мм), у тройниковых ответвлений — длина, у шаровых кранов — высота штока H. Комплекты заделки стыков записаны по диаметру оболочки (КЗС (Т)-89×160), термоусаживаемые муфты — отдельными строками. Такую спецификацию считаем без уточнений.

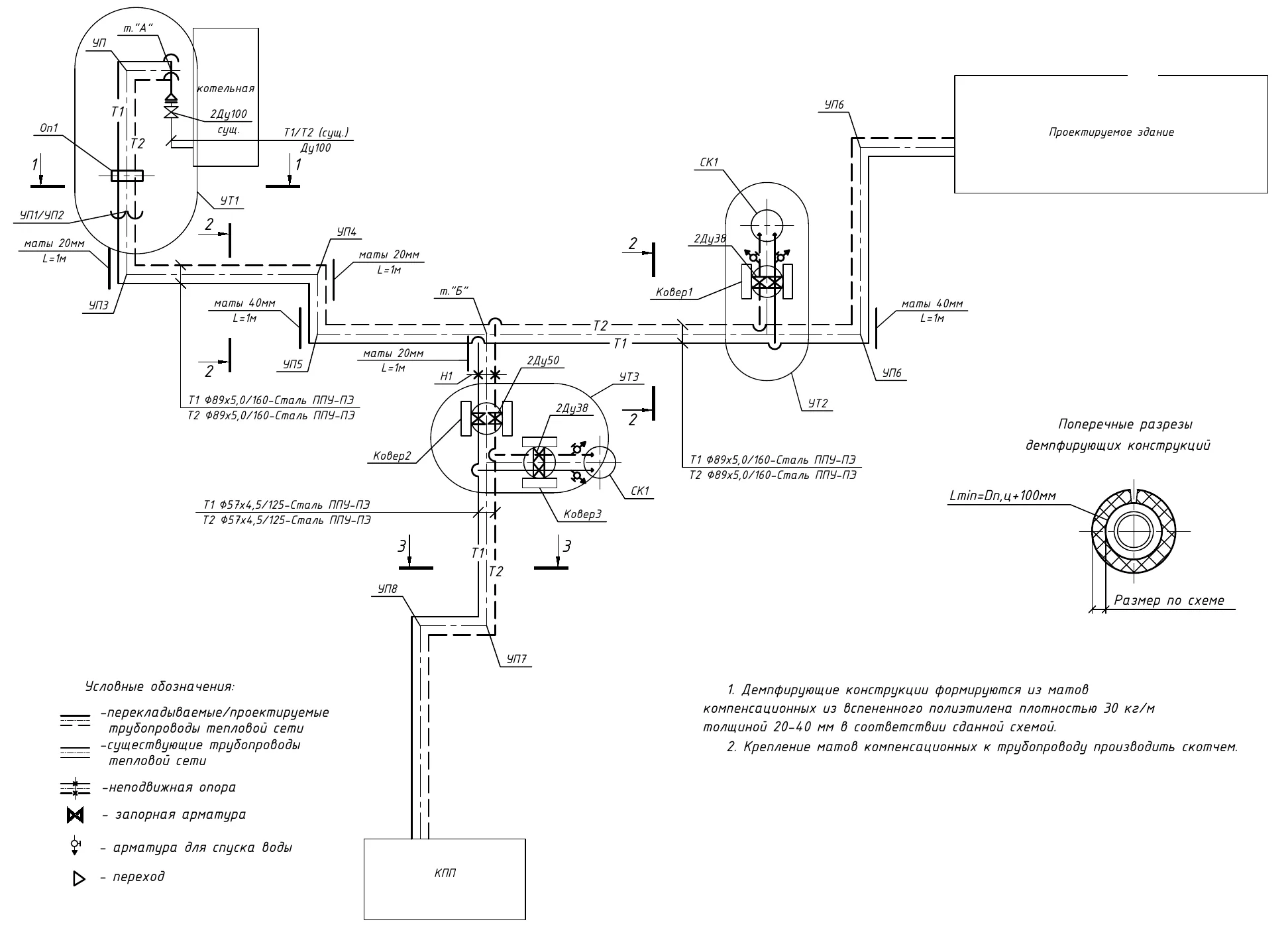

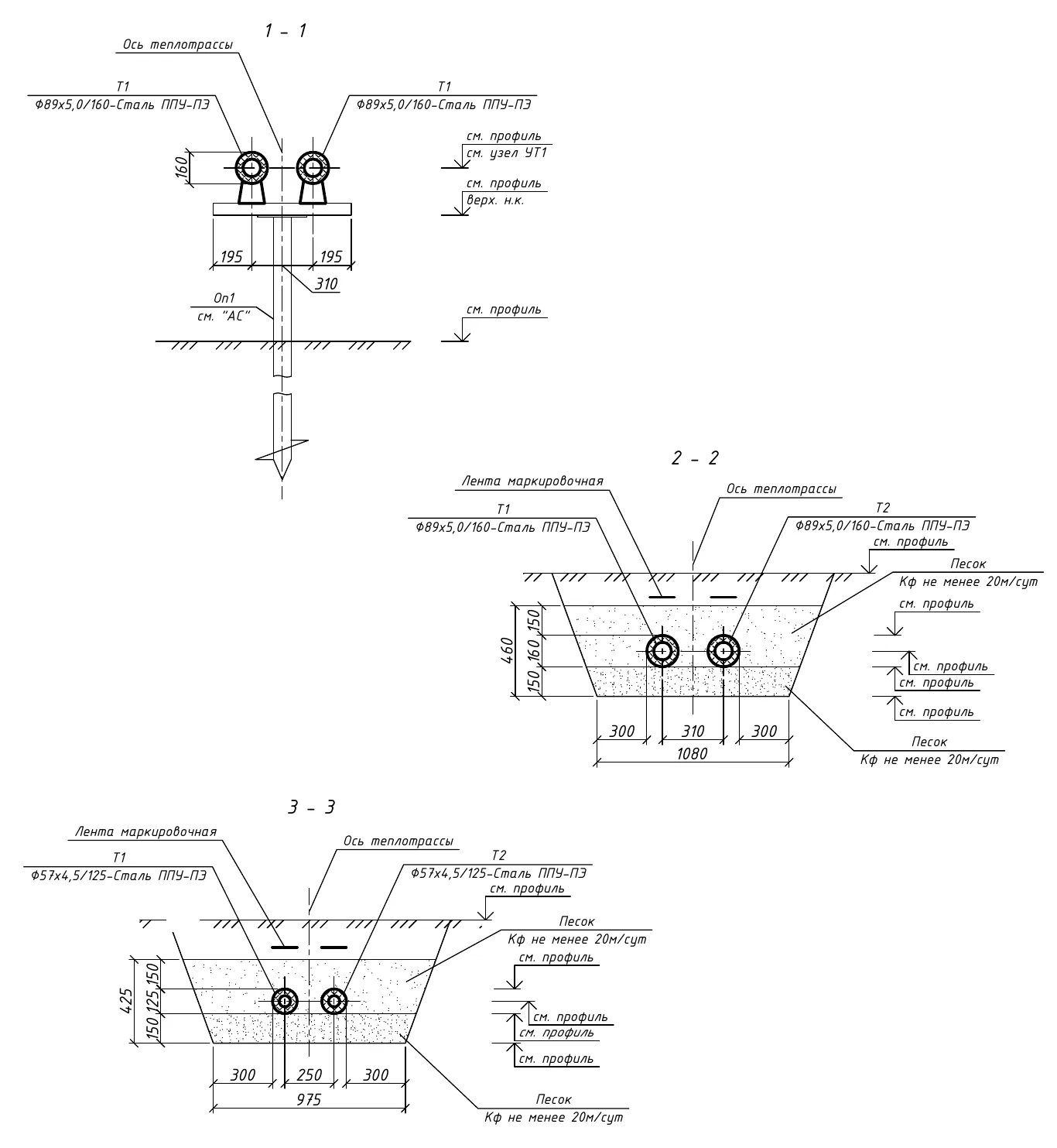

К этой спецификации в проекте приложены схема сети и разрезы траншеи. На схеме видно, откуда берутся позиции таблицы: узлы трубопровода (УТ) с шаровыми кранами, неподвижные опоры, отводы на углах поворота (УП) и трубы «Т1, Т2 Ø89×5,0/160-Сталь ППУ-ПЭ» — подающая и обратная. Схему тоже можно прислать вместе со спецификацией: по ней проще проверить количество отводов и опор.

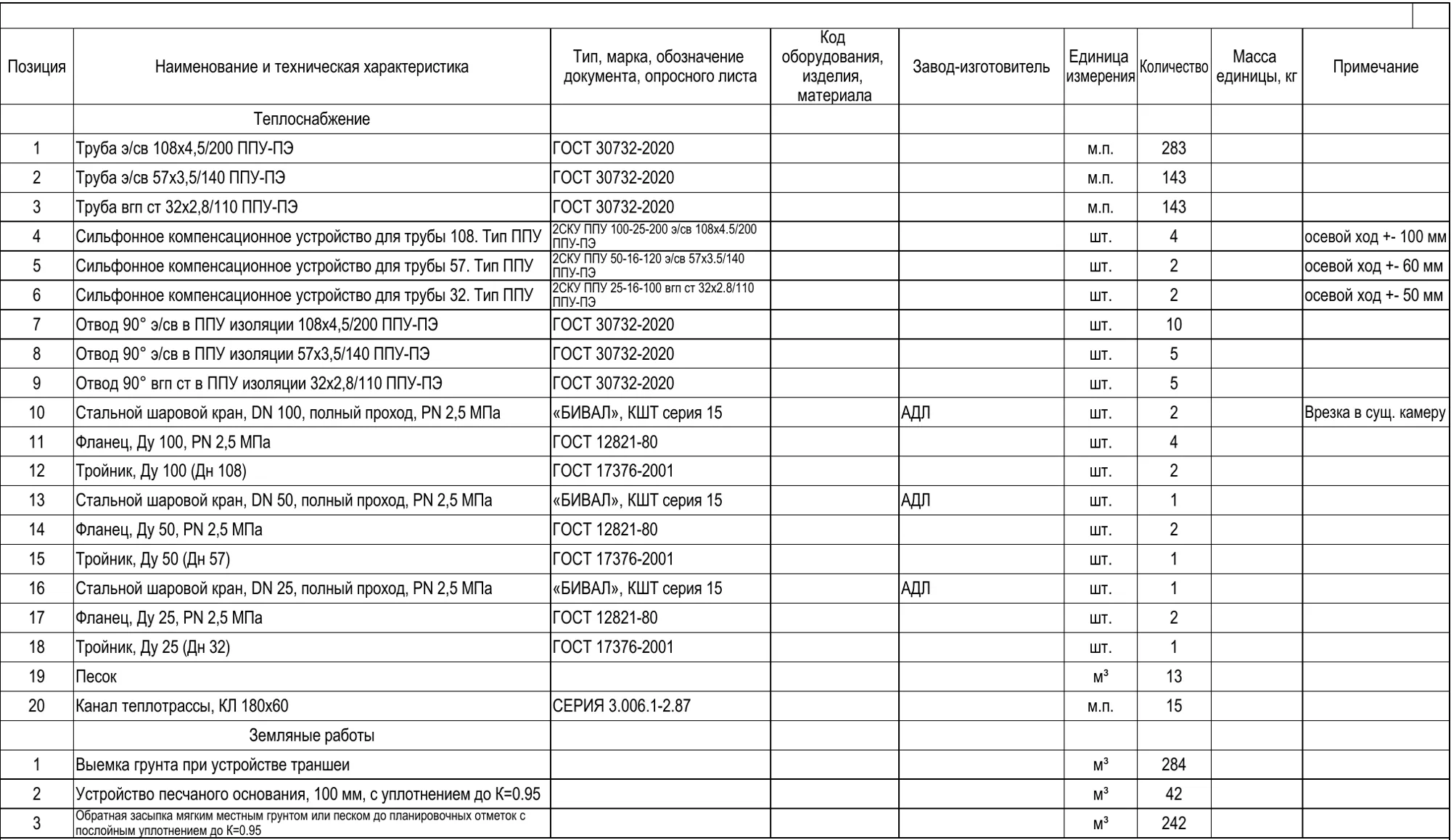

Пример 4. Теплоснабжение дома: трубы, СКУ и земляные работы в одной таблице
Трубы записаны коротко: «Труба э/св 108×4,5/200 ППУ-ПЭ» — электросварная, сталь 108×4,5, оболочка 200, единица — метр погонный. Для сильфонных компенсаторов в примечании указан осевой ход (±100, ±60 и ±50 мм) — этого достаточно, чтобы подобрать СКУ. В конце — песок, канал и земляные работы: это работы подрядчика, в нашу часть они не входят.

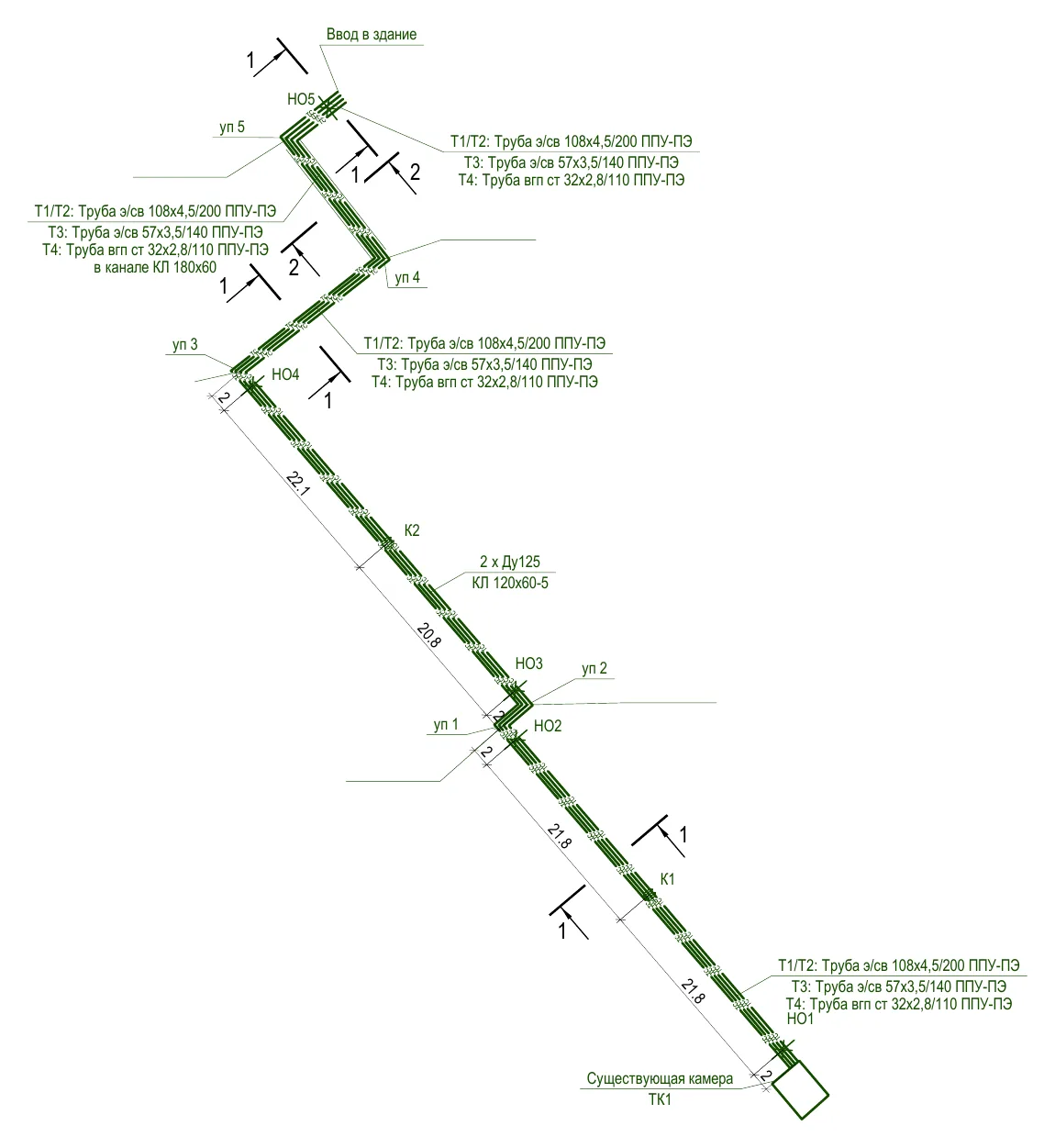

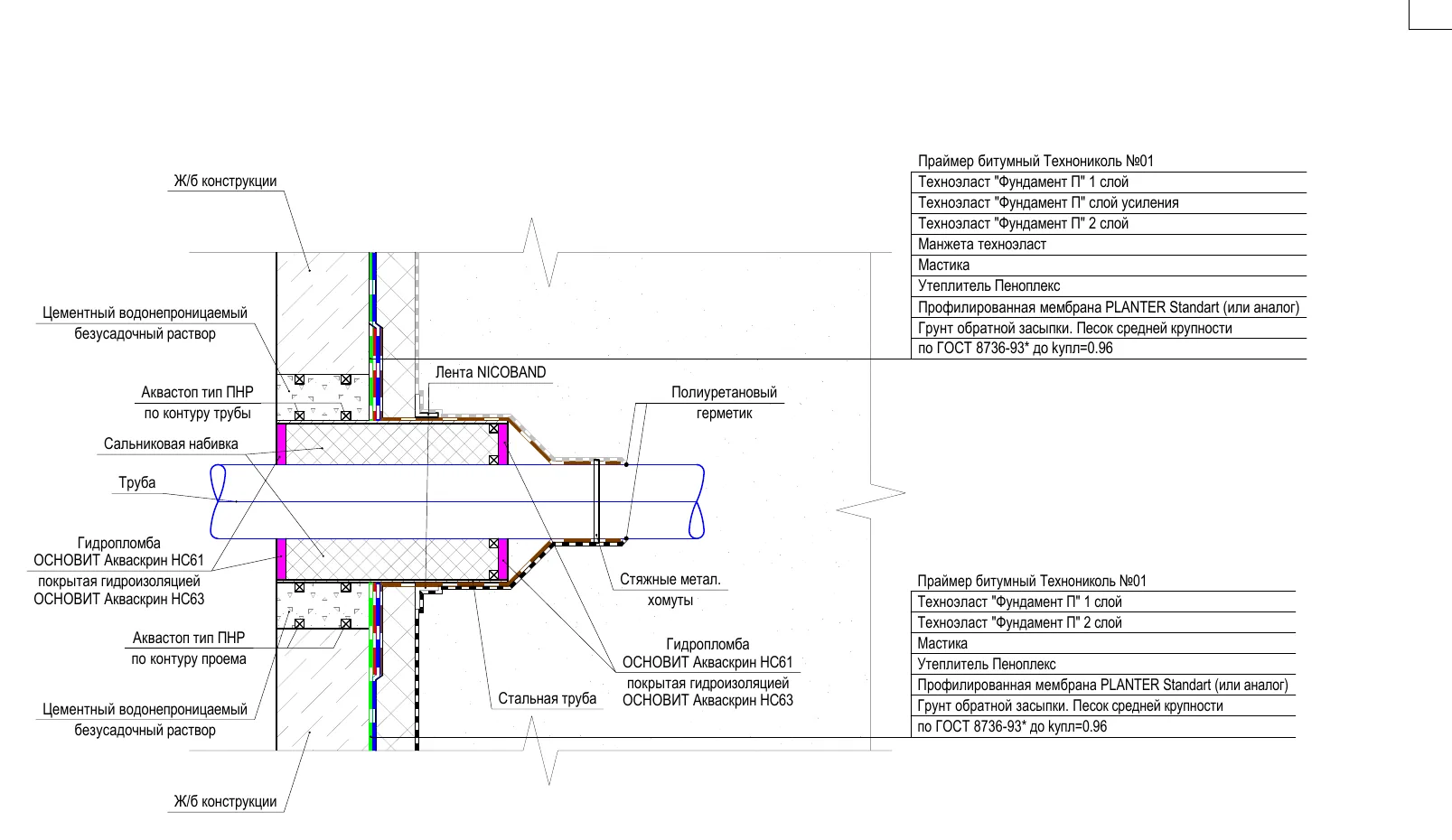

Схема трассы к этому дому: от существующей камеры ТК1 до ввода в здание, неподвижные опоры НО1–НО5, углы поворота и подписи труб на каждом участке — «Т1/Т2: Труба э/св 108×4,5/200 ППУ-ПЭ». Отдельным листом — узел ввода теплосети через стену здания.

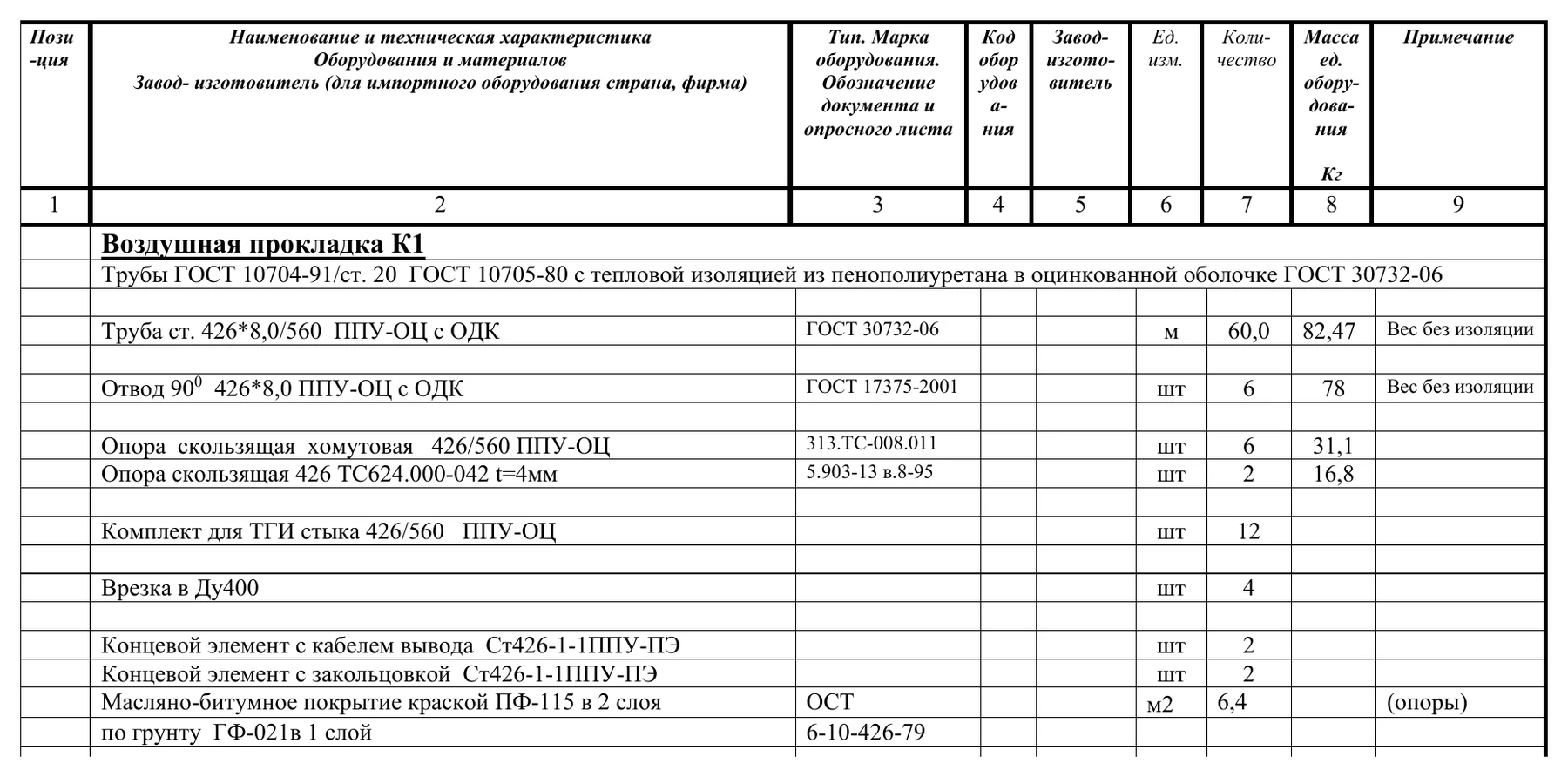

Пример 5. Воздушная прокладка: трубы 426/560 в оцинкованной оболочке
Спецификация участка, где теплосеть идёт над землёй на опорах. Трубы записаны с оговоркой «с ОДК» — значит, нужны медные провода системы контроля в изоляции, а в конце участка — концевые элементы с кабелем вывода и с закольцовкой. Опоры записаны двух видов: хомутовые скользящие под оболочку 560 мм и скользящие опоры по серии 5.903-13 со своим обозначением. Комплекты для изоляции стыков посчитаны проектировщиком (12 шт на участок), масса в спецификации указана для стали без изоляции. Схема, профиль и разрезы этого проекта — на странице «Схема и чертёж теплотрассы».
Как читать схемы, профили и узлы теплотрассы и что значат обозначения на них — на странице «Схема и чертёж теплотрассы».
Что мы берём из спецификации
| Строки спецификации | Что делаем |
|---|---|
| Трубы, отводы, тройники, переходы, опоры, краны, СКУ, концевые элементы в ППУ изоляции | считаем все — по диаметру, стенке, оболочке и типу изоляции |
| Комплекты заделки стыков (КЗС) | берём количество из проекта или считаем сами по числу стыков |
| Стальные трубы без изоляции, фланцы, арматура без изоляции | пропускаем, если не попросите |
| Песок, каналы, земляные работы, краска, крепёж | не наша часть — пропускаем |
Если в спецификации чего-то не хватает — стенки, типа изоляции, длины плеча отвода, — пришлите как есть: посчитаем по ГОСТ и скажем, что уточнить у проектировщика. Как расшифровать обозначения и сокращения — в статье «Как читать спецификацию теплосети»; что указать, если проекта нет, — «Как составить заявку на трубы ППУ». Цены на все позиции — в каталоге: трубы ППУ, фасонные изделия, опоры и комплекты заделки стыков.
