Правила складирования труб ППУ на объекте: площадка, штабель, защита от солнца
Правила складирования труб ППУ на объекте простые: ровная площадка вне зоны подтопления, песчаные подушки под концами и серединой, штабель не выше 2 м с боковыми упорами, укрытие от солнца, если трубы лежат дольше двух недель, и закрытые торцы. На стройках часто бывает иначе: машину разгрузили, трубы и отводы свалили кучей у траншеи, и они месяц лежат на грунте под солнцем и дождём. Ниже — как организовать приобъектный склад по ГОСТ 30732-2020 и своду правил СП 41-105-2002, что проверить перед укладкой и как исправить повреждения.
Что портит трубы ППУ на стройплощадке
Предизолированная труба состоит из стальной трубы, слоя пенополиуретана и защитной оболочки — полиэтиленовой (ПЭ) или оцинкованной (ОЦ). Пока трасса не засыпана, вся защита держится на оболочке и на торцах изоляции. Типичные ошибки на объекте и чем они заканчиваются:
| Как бывает на объекте | Чем это грозит | Как правильно |
|---|---|---|
| Трубы сброшены с машины и лежат кучей | вмятины и трещины оболочки, сколы пены на торцах | разгрузка краном на мягких полотенцах, укладка рядами |
| Трубы лежат прямо на земле или на щебне | проколы оболочки камнями, вода под трубой | песчаные подушки или мешки с песком высотой не менее 300 мм |
| Открытые торцы всё лето | в пену по торцу попадает влага, внутрь трубы — грязь и снег | заглушки на торцах, фасонка — торцами так, чтобы не стекала вода |
| Полиэтиленовая оболочка месяц на солнце | старение полиэтилена, потеря гарантии | навес, тень или рулонное укрытие после двух недель |
| Склад в низине у траншеи | трубы затапливает, изоляция набирает воду | сухое место выше уровня стока |
| Рядом жгут мусор или режут металл | оплавление оболочки, возгорание пены | огонь и огневые работы — не ближе 2 м |
Пенополиуретан хорошо держит тепло, пока он сухой. Намокшая изоляция теряет свойства, а в трубопроводе с системой ОДК влажный участок потом покажет прибор — и его придётся вскрывать и менять. Поэтому главное на объекте — не пустить воду в торцы и не повредить оболочку.
Площадка складирования труб ППУ на стройплощадке
Место под трубы выбирают до приезда машины, иначе их выгрузят куда получится. По пункту 10.6 ГОСТ площадка должна быть ровной, горизонтальной и очищенной от камней и других предметов, которые могут проколоть оболочку. Пункт 10.11 запрещает складировать трубы и фасонные изделия там, где их может затопить. Остальные требования даёт СП 41-105-2002 «Проектирование и строительство тепловых сетей бесканальной прокладки».
| Требование к месту | Что это значит на практике | Источник |
|---|---|---|
| Ровная площадка без камней | срезать бугры, убрать щебень и обрезки арматуры | п. 10.6 ГОСТ 30732-2020 |
| Не в затопляемом месте | не в низине и не на пути стока с дороги и откосов | п. 10.11 ГОСТ 30732-2020 |
| Расстояние от бровки траншеи | задаёт проект производства работ (ППР) по глубине траншеи и грунту | п. 5.7 СП 41-105-2002 |
| Огонь и сварка рядом | не ближе 2 м от штабеля; горючие жидкости рядом не хранить | п. 9.3 СП 41-105-2002 |
| Деревья | складировать не ближе 2 м к стволам, если нет защитного ограждения | п. 10.2 СП 41-105-2002 |
| Отходы пены и оболочки | собирать в отдельное место не ближе 2 м от труб | п. 9.6 СП 41-105-2002 |
Удобно, когда площадка стоит рядом с подъездом и в зоне работы крана: чем меньше перекладок, тем меньше вмятин. Если трубы приходят несколькими машинами, заранее разметьте места под каждый диаметр — сколько машин понадобится на ваш объём, покажет калькулятор загрузки труб ППУ.

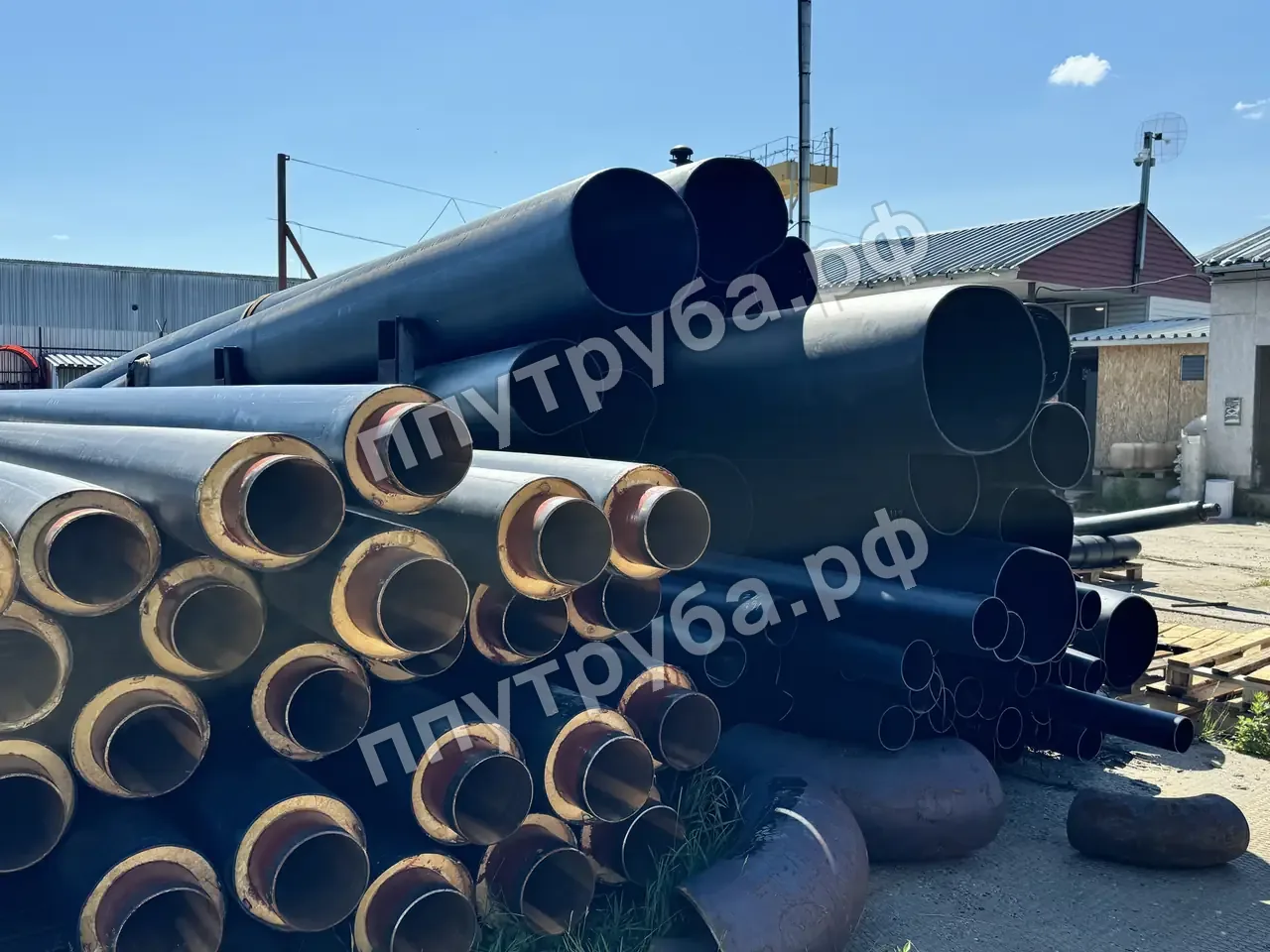

Схема складирования труб ППУ: подушки и штабель

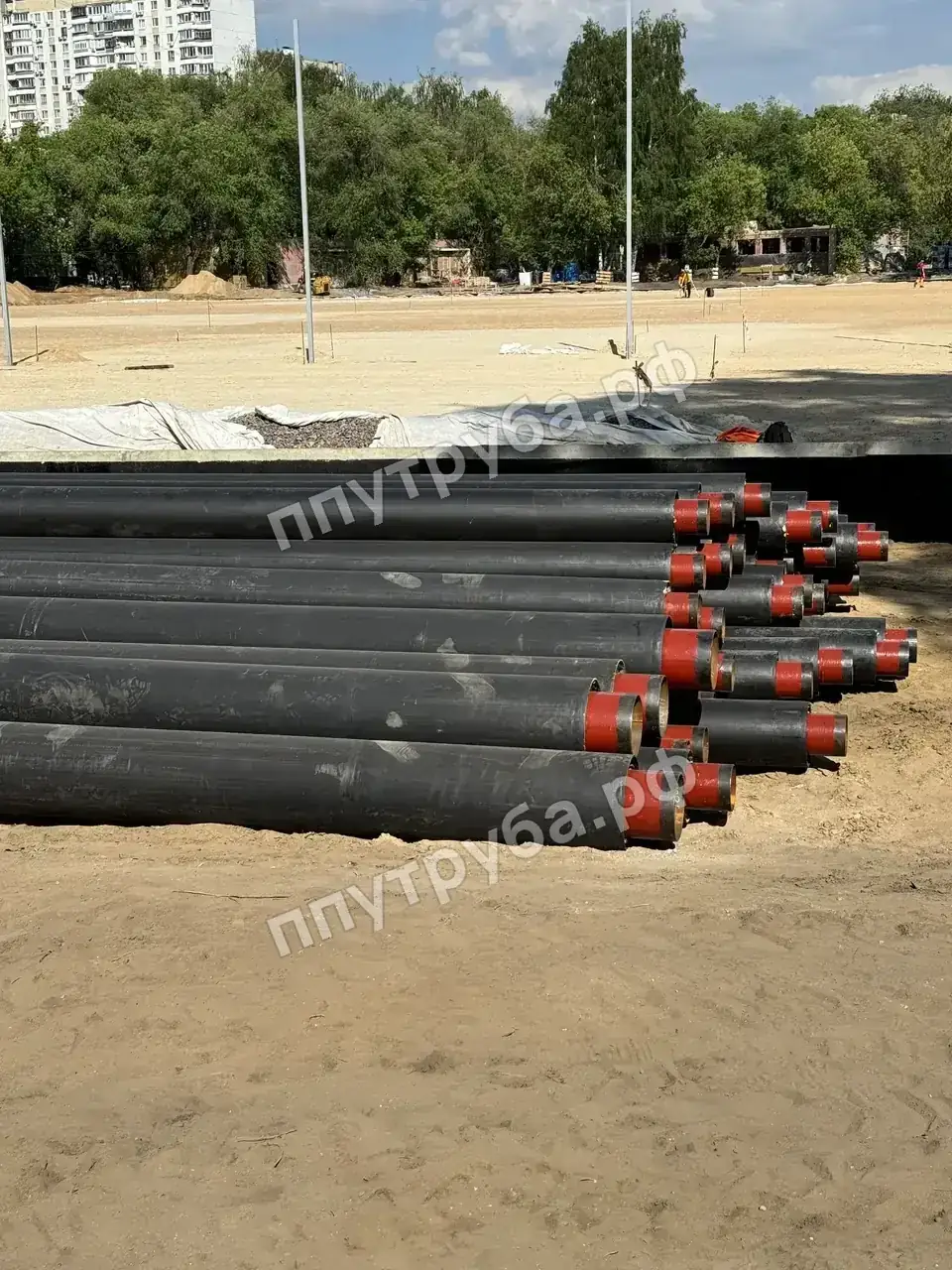

Нижний ряд труб не кладут на землю. По пункту 10.10 ГОСТ на строительной площадке трубы укладывают на мешки с песком или песчаные подушки высотой не менее 300 мм, поперёк труб, под концы и середину. Крайние подушки ставят примерно в 1 м от конца оболочки — так вода с подушки не подходит к торцу изоляции. Ширину подушки СП 41-105-2002 (п. 5.8) связывает с диаметром трубы, а инструкции изготовителей добавляют шаг между подушками — не более 5 м. Высоту штабеля ограничивает пункт 10.7 ГОСТ: не более 2 м при оболочке до 630 мм, три ряда при оболочке от 630 до 900 мм и два ряда при 900 мм и больше. Боковые упоры обязательны, чтобы штабель не раскатился.
| Ø стальной трубы, мм | Ø оболочки ПЭ, мм | Масса 1 м, кг | Ширина подушки | Высота штабеля |
|---|---|---|---|---|
| 108 | 180 | 13,0 | 0,7–0,9 м | до 2 м — примерно 11 рядов ряд на ряд |
| 159 | 250 | 22,1 | 0,7–0,9 м | до 2 м — примерно 8 рядов ряд на ряд |
| 219 | 315 | 38,8 | 0,7–0,9 м | до 2 м — примерно 6 рядов ряд на ряд |
| 325 | 450 | 67,8 | 0,7–0,9 м | до 2 м — примерно 4 рядов ряд на ряд |
| 426 | 560 | 91,0 | 0,7–0,9 м | до 2 м — примерно 3 рядов ряд на ряд |
| 530 | 710 | 121,1 | 0,7–0,9 м | не более трёх рядов |
| 630 | 800 | 159,3 | 1–1,2 м | не более трёх рядов |
| 720 | 900 | 185,7 | 1–1,2 м | не более двух рядов |
| 820 | 1000 | 233,7 | 1–1,2 м | не более двух рядов |
Диаметр оболочки взят из таблицы 1 ГОСТ для изоляции типа 1 в оболочке ПЭ, масса метра — из таблицы Г.1 стандарта; по ней подбирают грузоподъёмность крана и полотенец. Число рядов — расчёт для укладки ряд на ряд без учёта подушек. В одном штабеле держите трубы одного диаметра, а разные виды изделий — отдельно (п. 5.9 СП). Размеры и цены ходовых позиций — на страницах трубы ППУ 159 мм и трубы ППУ 219 мм, весь ряд диаметров — в разделе трубы в ППУ изоляции.
Полиэтилен и ультрафиолет: защита оболочки, торцов и фасонки
Чёрная полиэтиленовая оболочка рассчитана на работу под землёй, а не под открытым небом. Ультрафиолет постепенно старит полиэтилен, поэтому пункт 10.9 ГОСТ требует: если трубы и фитинги хранятся на открытом воздухе дольше двух недель, их защищают от прямых солнечных лучей — держат в тени, под навесом или накрывают рулонными материалами. Оцинкованную оболочку чаще мнут и царапают, чем портят солнцем, поэтому по трубам ОЦ не ходят и не ставят на них другой груз.
| Что защищаем | Как | Источник |
|---|---|---|
| Оболочка ПЭ дольше двух недель | тень, навес или рулонное укрытие | п. 10.9 ГОСТ 30732-2020 |
| Торцы стальной трубы | заглушки от влаги, грязи и снега | п. 10.9 ГОСТ, инструкции изготовителей |
| Отводы, тройники, опоры | на стеллажах или ложементах, торцами так, чтобы не копились осадки | пп. 10.8, 10.11 ГОСТ |
| Элементы с кабелем вывода | кабель не должен проводить влагу внутрь изоляции | п. 10.11 ГОСТ |
| Комплекты заделки стыков | вертикально, в сухом месте без солнца и осадков | п. 10.12 ГОСТ |
| Термоусадочные муфты и манжеты | под навесом или в помещении, в заводской упаковке, муфты вертикально | п. 5.12 СП 41-105-2002 |
| Компоненты ППУ для заливки стыков | в тёплом отапливаемом помещении | п. 5.13 СП 41-105-2002 |
Фасонные изделия нельзя бросать в общую кучу: у отвода или тройника несколько торцов, и в куче хотя бы один смотрит вверх и собирает дождь. Раскладывайте их по видам и диаметрам. Особенно аккуратно — элементы трубопровода с кабелем вывода: кабель не перегибают, не оставляют в луже и не тянут за него изделие. Комплекты заделки стыков ППУ приезжают отдельно от труб — для них нужна сухая бытовка или контейнер.

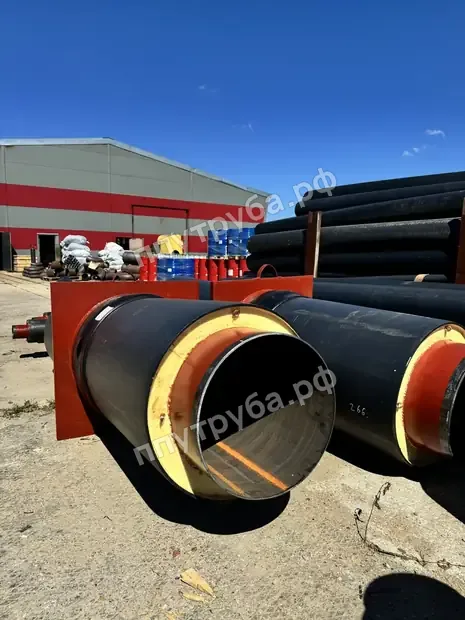

Заглушки на трубы ППУ и ржавчина на концах стали
У каждой трубы и фитинга концы стали оставлены без изоляции под сварку: 150 мм при Ø до 219 мм и 210 мм при большем диаметре (п. 4.8 ГОСТ). Специального покрытия на стали нет — для тепловых сетей стандарт его не требует (п. 5.1.1.1). Поэтому за несколько недель под дождём концы покрываются рыжим налётом. Сам по себе налёт трубу не портит, но перед сваркой кромки и прилегающую поверхность зачищают до металлического блеска (РД 153-34.1-003-01), а с концов убирают остатки пенополиуретана (п. 6.21 СП). Хуже, когда вода стоит внутри трубы или затекает в торец пены: это уже вопрос сохранности изоляции. Отсюда простое правило: заглушки на торцы ставят сразу после разгрузки и снимают только перед сваркой (размеры и цены — на странице «Заглушки на трубы ППУ»). Не путайте их с металлическими заглушками изоляции из приложения Д ГОСТ: это изделие трубопровода, оно закрывает торец изоляции на конце трассы и остаётся в ней.

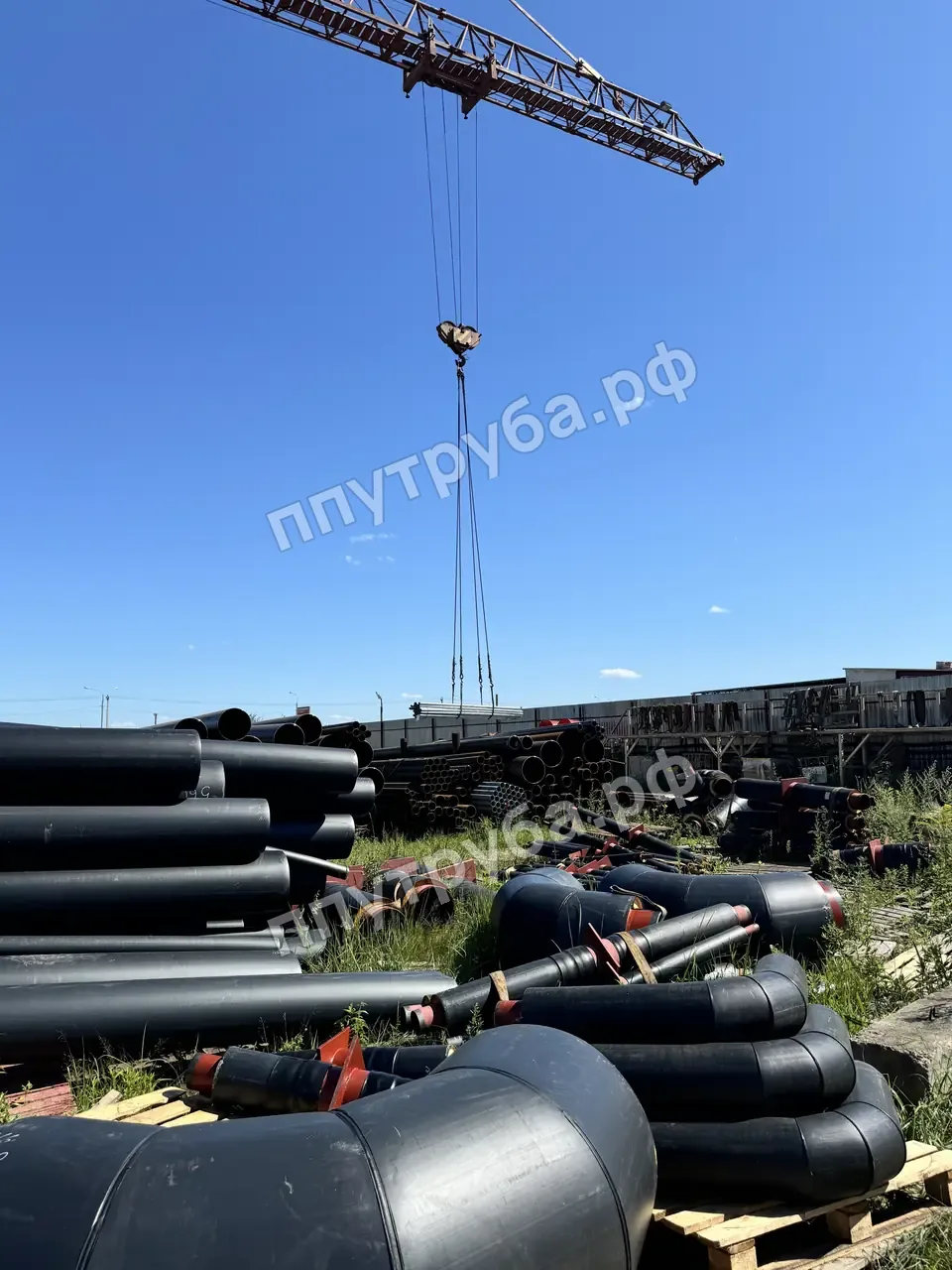

Складирование труб на строительной площадке вдоль траншеи
Перед укладкой трубы раскладывают по трассе. Пункт 6.17 СП 41-105-2002 разрешает класть их на бровку траншеи только на временные опоры — стироловые блоки, мешки с песком и т. п., а не на отвал грунта. Расстояние от края траншеи — по ППР, чтобы не обрушить откос. Сбрасывать трубы в траншею и тащить волоком нельзя. Разгружают и перекладывают их краном на мягких полотенцах; угол между стропами у крюка — не больше 90° (п. 5.4 СП). На морозе есть свой предел: трубы в оболочке ПЭ грузят и перекладывают при температуре не ниже −15 °C, в оболочке ОЦ — не ниже −50 °C (п. 10.2 ГОСТ). Как грузят и возят трубы до вас, рассказано в статье «Хранение и транспортировка труб ППУ-ПЭ и ППУ-ОЦ».
Проверка труб ППУ перед укладкой в траншею
Пролежавшие на объекте трубы осматривают ещё раз перед сваркой. СП требует проверить и оболочку, и провода системы ОДК — их проверяют высоковольтным тестером (мегаомметром) напряжением 500 В.
| Что проверяем | Норма | Источник |
|---|---|---|
| Вмятины на оболочке | ПЭ — до 15 % толщины изоляции, ОЦ — до 10 % без повреждения замка | п. 5.1.4.6 ГОСТ 30732-2020 |
| Надрезы и трещины оболочки | длиннее 300 мм и глубже 1/3 толщины стенки — изделие отбраковывают; мелкие дефекты заделывают на месте | п. 6.18 СП 41-105-2002 |
| Сопротивление изоляции ОДК | сухая изоляция — «бесконечность» или больше 2000 МОм; допустимо не менее 10 МОм на элемент | п. 6.16 СП 41-105-2002 |
| Целостность проводов ОДК | провода не оборваны — проверка прибором | пп. 6.14, 6.15 СП 41-105-2002 |
| Торцы изоляции | без размокшей и раскрошенной пены | п. 10.11 ГОСТ 30732-2020 |
На заводе сопротивление между трубой и проводами-индикаторами должно быть не меньше 100 МОм (п. 5.1.4.5 ГОСТ). На объекте перед сваркой каждый элемент проверяют мегаомметром на 500 В: сухая изоляция показывает «бесконечность» или больше 2000 МОм, а ниже 10 МОм на элемент — брак по п. 6.16 СП 41-105-2002. Низкое сопротивление почти всегда означает влагу в торцах после хранения без заглушек: такой элемент в трассу не укладывают, пока не найдут и не устранят причину. Как устроена система и куда подключают провода, объясняет статья «Система ОДК труб ППУ».
Если трубу повредили на объекте
| Повреждение | Что делают | Источник |
|---|---|---|
| Царапина оболочки ПЭ до 20 % толщины стенки | очищают и накладывают термоусадочную ленту с герметиком | п. 6.63 СП 41-105-2002 |
| Надрез, глубокая риска, прокол оболочки | разделывают под 45°, обезжиривают и заваривают экструзионной сваркой | п. 6.64 СП |
| Изоляция повреждена на длине до 400 мм | снимают изоляцию на 400–420 мм, не задевая провода ОДК, и восстанавливают гидроизоляцию | п. 6.65 СП |
| Повреждение от 420 мм до 3 м | надевают полиэтиленовую оболочку того же диаметра, разрезанную вдоль | п. 6.66 СП |
| Повреждение длиннее 3 м | участок вырезают и вваривают новую трубу ППУ | п. 6.67 СП |
Восстановленные места изолируют так же, как сварные стыки, — подробно в статье «Заделка стыков труб ППУ». Какие проверки изделия проходят до отгрузки, описано в статье «Контроль качества труб ППУ».
Хранение и гарантия
Пункт 11.2 ГОСТ 30732-2020 даёт гарантию на хранение два года со дня изготовления и на эксплуатацию — десять лет со дня отгрузки, включая хранение, но только если потребитель соблюдал правила транспортирования, хранения и строительства. Трубы, которые месяц пролежали кучей на солнце, под это условие не подходят. Проще заказывать партии под график работ, чтобы они не ждали укладки неделями: срок производства от 5 дней, отгрузку можно разбить на несколько машин. Наш адрес и реквизиты — на странице контакты Profizol.
Частые вопросы
Как хранить трубы ППУ на объекте?
На ровной площадке вне зоны подтопления, на песчаных подушках высотой от 300 мм под концами и серединой, штабелем не выше 2 м с боковыми упорами. Торцы закрыть заглушками, после двух недель — укрыть от солнца.
Можно ли хранить трубы ППУ на солнце?
Не дольше двух недель. Потом по п. 10.9 ГОСТ 30732-2020 трубы и фитинги держат в тени, под навесом или накрывают рулонным материалом.
Какая высота штабеля труб ППУ допускается?
До 2 м при оболочке до 630 мм, не более трёх рядов при оболочке 630–900 мм и не более двух рядов при 900 мм и больше (п. 10.7 ГОСТ 30732-2020).
Нужно ли закрывать торцы труб ППУ заглушками?
Да, так советуют инструкции изготовителей: заглушки не пускают в трубу и в торец изоляции воду, грязь и снег. Снимают их перед сваркой.
Почему ржавеют концы труб ППУ?
Концы стали длиной 150–210 мм оставлены без изоляции и покрытия под сварку. Налёт перед сваркой зачищают до металлического блеска.
Как проверить трубы ППУ перед укладкой?
Осмотреть оболочку и торцы, затем проверить провода ОДК мегаомметром на 500 В: сухая изоляция показывает больше 2000 МОм, допустимо не меньше 10 МОм на элемент.
