Ввод тепловой сети в здание: манжета стенового ввода — для чего нужна и как её ставить
Ввод тепловой сети в здание или в камеру — место, где труба ППУ проходит сквозь стену или фундамент. Это самый уязвимый участок трассы: снаружи давит грунтовая вода, труба при нагреве двигается, а бетон стены трёт оболочку. Свод правил СП 41-105-2002 требует делать такие проходы через резиновые (полимерные) или стальные с сальником гильзы с последующим бетонированием; для труб ППУ эту задачу решает манжета стенового ввода. Ниже — зачем она нужна, как подобрать размер, в каком порядке её ставят и какие ошибки на вводе встречаются чаще всего.
Для чего нужна манжета стенового ввода

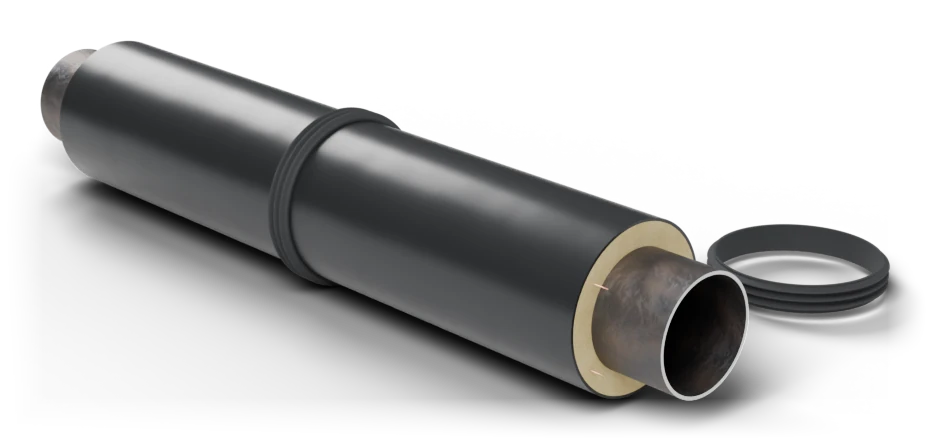

Манжета стенового ввода (МСВ) — кольцо из полимерной резины с рельефом (рёбрами), которое надевают на оболочку трубы ППУ и замоноличивают в стене. Кольцо узкое — несколько сантиметров по длине трубы и около 1,5 см по толщине, поэтому оно целиком сидит внутри стены, а рёбра работают в бетоне как преграда для воды. Манжета одновременно уплотняет проход и отделяет оболочку от бетона. Что именно она делает на вводе:
| Что происходит на вводе | Что делает манжета | Чем грозит проход без неё |
|---|---|---|
| Грунтовая вода стоит у стены | закрывает зазор между оболочкой и стеной | вода по зазору уходит в подвал или камеру |
| Труба удлиняется и укорачивается при нагреве | резина берёт трение на себя | оболочка истирается о бетон, в изоляцию попадает влага |
| Работа насосов, движение транспорта | гасит вибрацию | трещины в заделке, раствор крошится |
| Осадка здания или грунта | эластично подстраивается под небольшой сдвиг | срез или пролом оболочки у стены |
Пенополиуретан держит тепло, пока он сухой. Если вода через повреждённую оболочку дойдёт до пены, участок намокнет, а в трубопроводе с системой ОДК это покажет прибор — и стену придётся вскрывать. Поэтому на вводе экономить на манжете бессмысленно: она стоит меньше одного метра трубы.
Стеновой ввод ППУ: что требует СП 41-105-2002
Требования к узлу прохода собраны в своде правил СП 41-105-2002 «Проектирование и строительство тепловых сетей бесканальной прокладки». Главных пунктов четыре:
| Пункт СП 41-105-2002 | Требование | Что это значит на объекте |
|---|---|---|
| п. 4.36 | проходы сквозь стены и фундаменты зданий и камер — через резиновые (полимерные) или стальные с сальниковым уплотнением гильзы с последующим бетонированием | манжету ставят в проём и проём заделывают бетоном или раствором |
| п. 4.37 | в местах сопряжения бесканального участка с канальным — гильзы, допускающие боковые перемещения | на переходе из грунта в канал труба должна сохранять подвижность |
| п. 6.24 | стыки в местах прохода через стены камер и подвалов не допускаются, там должна быть ненарушенная заводская изоляция | через стену проходит целая труба, а не сварной стык |
| п. 6.25 | расстояние от стыка до наружной поверхности камеры — не менее 2 м | раскладку труб у ввода планируют заранее |
Пункты 6.24 и 6.25 важны на этапе раскладки: стык, изолированный комплектом заделки, всегда слабее заводской изоляции, и прятать его в толще стены нельзя. Если по длине трассы стык попадает в стену, трубу режут так, чтобы через проход шёл целый участок, а ближайший стык оказался в 2 м и дальше.
Узел прохода трубы ППУ через стену: как подобрать манжету
Размер манжеты — это наружный диаметр оболочки, а не стальной трубы. В обозначении трубы он стоит после дроби: на трубу 108/180 нужна манжета стенового ввода 180, на 159/250 — манжета стенового ввода 250, на 219/315 — манжета стенового ввода 315. Одна манжета ставится на один проход: на подающую и обратную нитки — две, на ввод с двух сторон камеры — по манжете на каждую стену. Ряд оболочек задаёт ГОСТ 30732-2020, поэтому манжета подходит и к трубам другого изготовителя того же размера.
| Манжета, Ø оболочки, мм | Подходит к трубам ППУ (сталь / оболочка) |
|---|---|
| 125 | 32/125 ПЭ (тип 1), 32/125 ОЦ (тип 2), 38/125 ПЭ (тип 1), 38/125 ОЦ (тип 2), 45/125 ПЭ (тип 1), 45/125 ОЦ (тип 2), 57/125 ПЭ (тип 1), 57/125 ОЦ (тип 1) |
| 160 | 76/160 ПЭ (тип 2), 76/160 ОЦ (тип 2), 89/160 ПЭ (тип 1), 89/160 ОЦ (тип 1) |
| 180 | 89/180 ПЭ (тип 2), 89/180 ОЦ (тип 2), 108/180 ПЭ (тип 1), 108/180 ОЦ (тип 1) |
| 200 | 108/200 ПЭ (тип 2), 108/200 ОЦ (тип 2), 114/200 ПЭ (тип 1), 114/200 ОЦ (тип 1) |
| 250 | 133/250 ПЭ (тип 2), 133/250 ОЦ (тип 2), 159/250 ПЭ (тип 1), 159/250 ОЦ (тип 1) |
| 315 | 219/315 ПЭ (тип 1), 219/315 ОЦ (тип 1) |
| 400 | 273/400 ПЭ (тип 1), 273/400 ОЦ (тип 1) |
| 450 | 273/450 ПЭ (тип 2), 273/450 ОЦ (тип 2), 325/450 ПЭ (тип 1), 325/450 ОЦ (тип 1) |
| 560 | 377/560 ПЭ (тип 2), 377/560 ОЦ (тип 2), 426/560 ПЭ (тип 1), 426/560 ОЦ (тип 1) |
| 710 | 530/710 ПЭ (тип 1), 530/710 ОЦ (тип 1) |
Все 22 размера, от 110 до 1200 мм, с подбором по трубе — в разделе «Манжеты стенового ввода для труб ППУ».
Как поставить манжету стенового ввода: порядок работ
Точный порядок задают проект узла и паспорт манжеты. Общая последовательность такая:
- Раскладка. Проверьте, что через проём пойдёт целая труба с заводской изоляцией, а стыки окажутся не ближе 2 м от наружной стены.
- Надеть манжету заранее. Манжету надевают на оболочку с торца трубы до того, как трубу сварят с соседней: после сварки свободного торца уже не будет.
- Завести трубу в проём. Трубу пропускают через гильзу или отверстие в стене, оболочку по пути не царапают о края проёма.
- Сдвинуть манжету на место. Манжету сдвигают по оболочке так, чтобы она оказалась в толще стены, как указано в проекте узла. Если в комплекте есть хомуты — их затягивают по паспорту.
- Заделать проём. Зазор между трубой с манжетой и стеной заполняют бетоном или цементным раствором — это и есть «последующее бетонирование» из п. 4.36.
- Засыпка. После набора прочности заделки траншею у стены засыпают по проекту, не сдвигая трубу в проёме.
Мы поставляем манжеты вместе с трубами, но саму установку не выполняем — её делает ваша бригада.
Герметизация вводов трубопроводов: частые ошибки
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Стык попал в толщу стены | течь по стыку, нарушение п. 6.24 | раскладка труб до сварки, стык ≥ 2 м от стены |
| Манжету забыли надеть до сварки | через торец её уже не надеть | надевать на этапе раскладки |
| Манжету подобрали по стальной трубе | манжета не садится на оболочку | брать размер по Ø оболочки |
| Зазор оставили пустым или забили пеной без бетона | вода идёт по зазору в здание | заделка бетоном или раствором по п. 4.36 |
| Оболочку порезали о края проёма | вода в изоляции, сигнал ОДК | заводить трубу аккуратно, повреждение заделать до бетонирования |

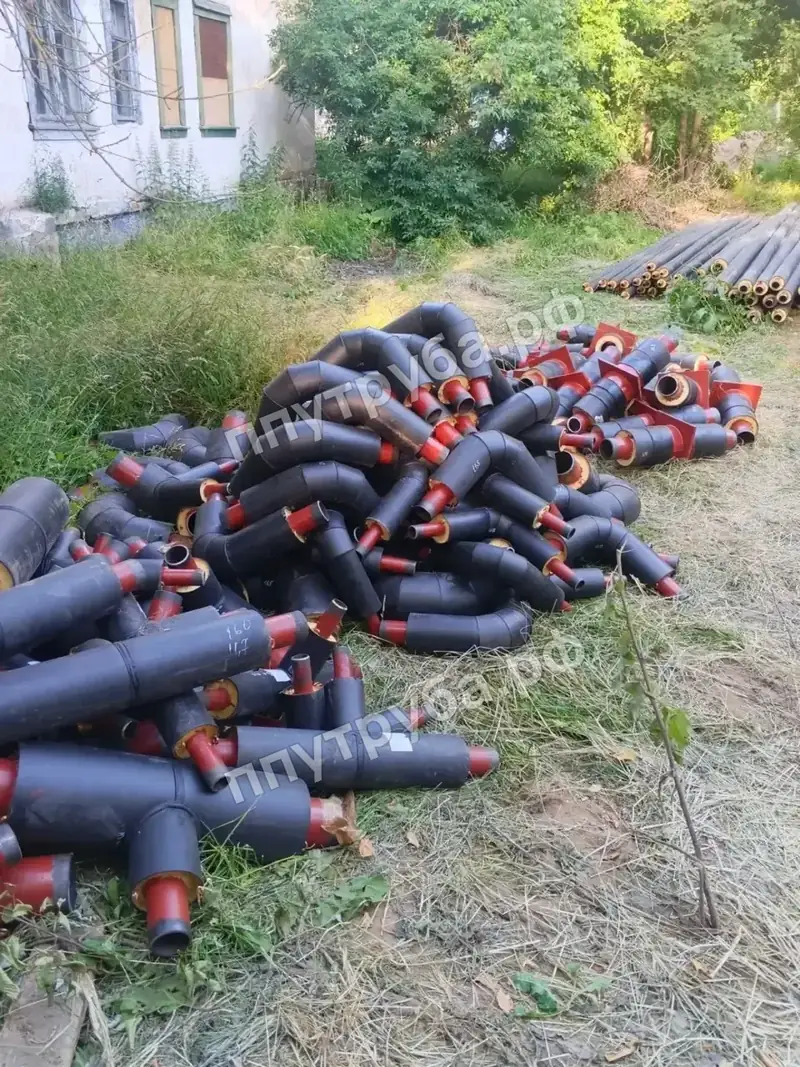

Ещё одна частая ошибка — оставить трубы у ввода надолго под открытым небом с открытыми торцами. Как хранить их до установки, мы разобрали в статье «Правила складирования труб ППУ на объекте», а закрыть торцы помогут заглушки на трубы ППУ.
Что заказать для ввода тепловой сети в здание
Для узла ввода обычно заказывают вместе: трубы ППУ нужной длины, манжеты по числу проходов, комплекты заделки стыков и, если ввод в камеру, концевые элементы для ОДК. Если трасса проектная, пришлите спецификацию — подберём всё по ней, как в примерах спецификаций теплосети.
Частые вопросы
Для чего нужна манжета стенового ввода?
Она уплотняет проход трубы ППУ через стену или фундамент, не пускает грунтовую воду в здание и защищает оболочку от трения о бетон и от вибрации.
Как подобрать размер манжеты стенового ввода?
По наружному диаметру оболочки трубы ППУ — числу после дроби: на трубу 159/250 нужна манжета 250.
Когда надевать манжету стенового ввода?
До сварки трубы с соседней, пока свободен торец. Потом манжету сдвигают в проём и бетонируют.
Можно ли делать стык трубы ППУ в стене?
Нет. По п. 6.24 СП 41-105-2002 в проходе через стену должна быть заводская изоляция, а стык — не ближе 2 м от наружной поверхности камеры (п. 6.25).
Чем заделывают проход после установки манжеты?
Бетоном или цементным раствором: свод правил требует последующего бетонирования прохода (п. 4.36).
Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
