Опоры в футляре для труб ППУ: какие бывают и как подобрать
Опоры в футляре держат трубу ППУ внутри стальной трубы большего диаметра — футляра — и дают ей свободно двигаться при нагреве и остывании. Без них полиэтиленовая оболочка тёрлась бы о стенку футляра при каждом тепловом перемещении — ГОСТ прямо называет это повреждением оболочки. Ниже — где теплосеть кладут в футляр по нормам, как устроена скользящая опора, чем её заменяют бандажи по ГОСТ 30732-2020, таблица размеров для подбора по диаметру трубы, оболочки и футляра и что написать в заявке.
Когда трубы ППУ прокладывают в футляре
Обычно трубы в ППУ изоляции кладут прямо в грунт — это бесканальная прокладка, о ней подробно в статье «Прокладка труб ППУ». Но есть места, где трубу нужно защитить от нагрузки сверху или иметь возможность вынуть её без раскопки дороги. Тогда трассу протягивают через стальной футляр. Когда это требуется, решает проектировщик; в нормах есть такие случаи:
| Место на трассе | Что сказано в нормах | Документ |
|---|---|---|
| Пересечение железных и автомобильных дорог I–IV категорий, трамвайных путей | бесканальная прокладка не допускается; под дорогами I–III категорий — проходной или полупроходной канал | СП 124.13330.2012, п. 9.13 |
| Длина футляра на пересечении | в каждую сторону не менее чем на 3 м больше пересекаемого сооружения, включая земляное полотно дороги | СП 124.13330.2012, п. 9.14 |
| Близко к фундаментам зданий | если расстояние выдержать нельзя — канал или стальной футляр, не ближе 2 м от фундамента | СП 41-105-2002, п. 4.42 |
| Ближе допустимого к бортовому камню | монолитный железобетонный канал или стальные футляры | СП 124.13330.2012, таблица Д.2 |
| Любой футляр | антикоррозионная защита и труб, и футляра; у электрифицированных железных дорог и трамвая — электрохимическая защита | СП 124.13330.2012, п. 9.15 |
Так выглядит переход под дорогой в рабочем проекте одной из трасс: по краям — каналы, между отметками «Край дороги» — футляр. Весь проект разобран на странице «Схема и чертёж теплотрассы».
Труба ППУ в футляре: зачем нужны опоры
В грунте трубу держит песчаная засыпка, а в футляре вокруг неё пусто. Стальная труба при нагреве удлиняется и тянет за собой изоляцию, поэтому трубу нужно приподнять над стенкой футляра и дать ей скользить. В типовом листе 313.ТС-008.012 так и записано: прокладка в футлярах применяется «как при осевых перемещениях трубопроводов, так и при боковых». Свод правил 41-105-2002 требует для ниш под футляры скользящие опоры «с креплением хомутами по гидрозащитной оболочке» (п. 4.8), а трение в футляре учитывают при расчёте нагрузок на неподвижные опоры (п. 4.54). Сами точки, где трубу закрепляют, задают неподвижные опоры ППУ за пределами футляра.
Как устроена скользящая опора в футляре

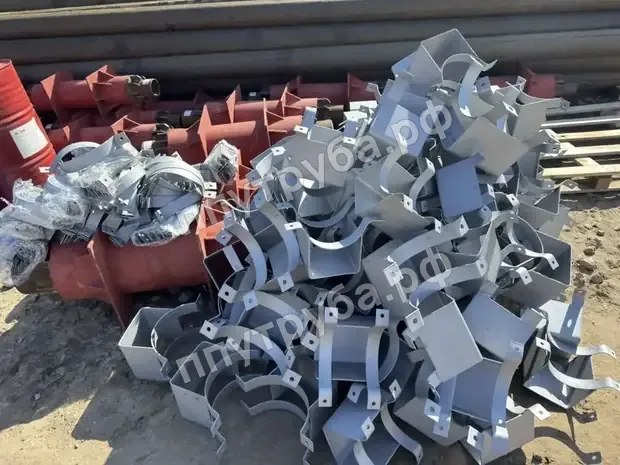

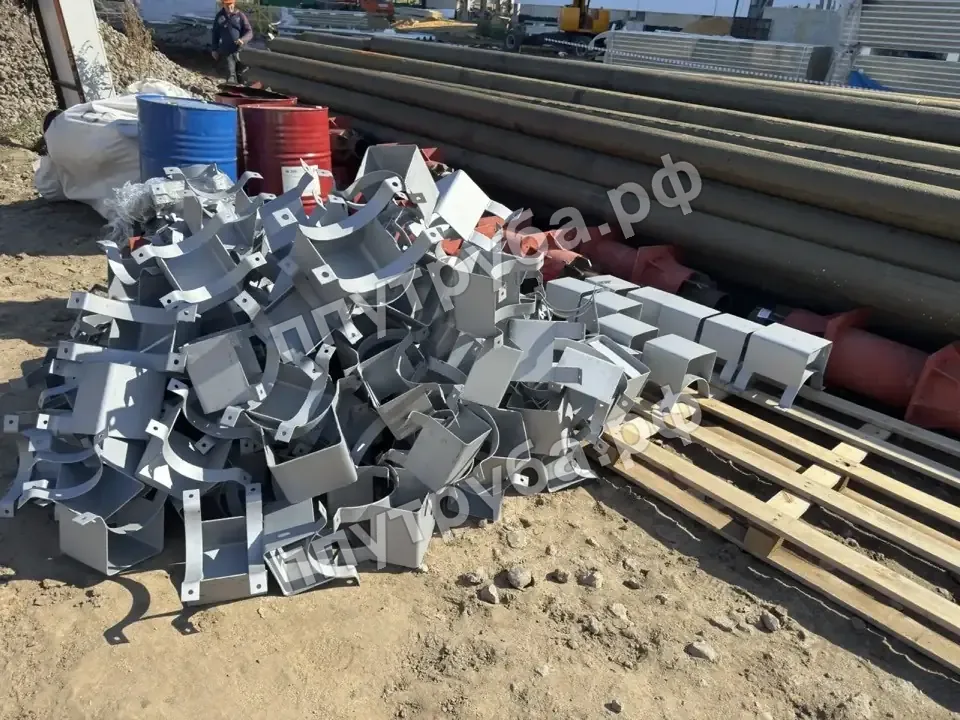

От обычной скользящей опоры ППУ для канала она отличается опорой: обычная стоит на плоском основании, а эта — на круглой внутренней стенке футляра. По листу 313.ТС-008.012 конструкция такая:
| Часть опоры | Как устроена | Что даёт |
|---|---|---|
| Хомуты | два хомута из полухомутов, стянуты болтами по бокам трубы | обнимают оболочку изоляции; усилие затяжки — не более 0,8 МПа (прим. 8) |
| Опорная часть | изогнута по стенке футляра, охватывает снизу сектор около 70° | труба скользит по футляру сталью, а не оболочкой |
| Высота h | от оболочки до стенки футляра | держит трубу по оси футляра; при другой толщине стенки футляра h пересчитывают (прим. 5) |
| Сварные швы и окраска | сплошной шов, электрод Э42; окраска БТ-177 в два слоя или равноценная | защита металла от коррозии (прим. 3, 6, 7) |
Опоры ставят на трубу до того, как её протащат в футляр, и заводскую изоляцию при этом не нарушают (прим. 2). Торцы футляра после протаскивания заделывают просмолёнными материалами на глубину 200 мм (прим. 4). Разница с подвижными опорами для каналов и эстакад подробно разобрана в статье «Виды скользящих опор ППУ: хомутовая, бугельная и направляющая».
Опора для футляра: размеры и подбор по диаметру
Опору заказывают под пару «труба в изоляции — футляр», поэтому нужны три числа: наружный диаметр стальной трубы, диаметр оболочки (он зависит от типа изоляции, см. «Диаметры и размеры труб ППУ») и диаметр футляра. Один и тот же диаметр трубы кладут в разные футляры: в типовом листе для Ду 200 с оболочкой 315 мм указан футляр 530×6, для Ду 250 с оболочкой 400 — 630×7, для Ду 300 с оболочкой 450 — 720×8, а в рабочих проектах встречается и труба 325 в футляре 630. Размер футляра всегда берут из проекта. Опоры, которые мы поставляли:
| Ø стальной трубы, мм | Ø оболочки ПЭ по ГОСТ, тип 1 / тип 2, мм | Ø футляра, мм | Опора (артикул) |
|---|---|---|---|
| 57 | 125 / 140 | 377 | ОФ-57-377 |
| 76 | 140 / 160 | 377 | ОФ-76-377 |
| 89 | 160 / 180 | 377 | ОФ-89-377 |
| 108 | 180 / 200 | 377 | ОФ-108-377 |
| 108 | 180 / 200 | 426 | ОФ-108-426 |
| 133 | 225 / 250 | 426 | ОФ-133-426 |
| 159 | 250 / 280 | 530 | ОФ-159-530 |
| 219 | 315 / 355 | 530 | ОФ-219-530 |
| 273 | 400 / 450 | 630 | ОФ-273-630 |
| 325 | 450 / 500 | 630 | ОФ-325-630 |
| 426 | 560 / 630 | 820 | ОФ-426-820 |
| 530 | 710 / 800 | 1020 | ОФ-530-1020 |
| 630 | 800 / 900 | 1220 | ОФ-630-1220 |
| 720 | 900 / 1000 | 1220 | ОФ-720-1220 |
Диаметры оболочек — по таблице 1 ГОСТ 30732-2020, как в карточках каталога. Нужна другая пара диаметров или оболочка ОЦ — пришлите размеры, подберём. Все опоры — в разделе «Опоры для футляра ППУ», цена — по запросу.
Например, для труб ППУ 325 мм с оболочкой 450 и футляром 630 подойдёт опора ОФ-325-630. Так же подбирают по Ø и остальные изделия трассы — от труб ППУ до комплектов на стыки.
Бандажи на трубе ППУ вместо опор: что говорит ГОСТ
В самом ГОСТ 30732-2020 отдельной опоры для футляра нет: его скользящие и направляющие опоры (п. 4.26, приложение Д) рассчитаны на каналы, коллекторы и надземную прокладку. Для футляров стандарт предлагает другое решение — трубу с кольцевыми бандажами (п. 4.6). Её делают по согласованию изготовителя и заказчика, а в обозначении добавляют букву «Б»: «Труба 159×4,5-20 ГОСТ 20295-ППУ1-ПЭ-Б ГОСТ 30732-2020» (п. 4.28).
| Опора в футляре | Бандажи по п. 4.6 ГОСТ 30732-2020 | |
|---|---|---|
| Что это | стальная опора на хомутах поверх оболочки | двухслойные кольца из ПЭ оболочки следующего диаметра или из термоусаживаемых муфт |
| Размеры | по паре «оболочка — футляр», высота h — по стенке футляра | кольца шириной 400 ± 10 и 300 ± 10 мм |
| Где стоят | по проекту | 1000 ± 50 мм от торца изоляции, между бандажами — не более 2000 мм |
| Когда заказывать | к готовым трубам из каталога, отдельной позицией | сразу с трубой, бандажи ставят на заводе |
Что выбрать — опоры или трубы с бандажами — решает проект. Опоры удобны, когда трубы уже заказаны обычные: их ставят на любую трубу ППУ в ПЭ оболочке нужного размера.
Протаскивание трубы ППУ в футляр
Порядок по листу 313.ТС-008.012 простой: на плеть трубы надевают опоры, затягивают хомуты, затем трубу протаскивают в футляр. Зазор между оболочкой и футляром для предизолированных труб нормы цифрой не задают — его выбирают так, чтобы трубу можно было протащить, а при ремонте — вынуть (СП 124.13330.2012, п. 9.15). Сколько опор ставить на одну трубу, тоже определяет проект: шага установки опор в футляре в типовом листе нет. Чем отличаются предизолированные трубы от изоляции, наносимой на месте, — в отдельной статье.
| Что указать в заявке | Пример |
|---|---|
| Диаметр и стенка стальной трубы | 325×7 |
| Оболочка и тип изоляции (или Ø оболочки) | ППУ-ПЭ, тип 1 (оболочка 450) |
| Диаметр и стенка футляра | 630×8 |
| Количество опор | по спецификации проекта |
| Шифр листа, если он есть в проекте | 313.ТС-008.012 |
Подробнее о том, как собрать все позиции трассы в одну заявку, — в статье «Как составить заявку на трубы ППУ». Опоры других видов — в разделе «Опоры ППУ».
Частые вопросы
Что такое опора для футляра?
Это скользящая опора, которую ставят на трубу ППУ перед протаскиванием в стальной футляр. Хомуты держат оболочку, а опорная часть скользит по стенке футляра и держит трубу по его оси.
Как подобрать опору для футляра по диаметру?
По трём размерам: диаметр стальной трубы, диаметр оболочки изоляции и диаметр футляра. Например, труба 219 с оболочкой 315 в футляре 530 — опора ОФ-219-530.
Сколько опор ставить на трубу в футляре?
Шаг задаёт проект. В типовом листе 313.ТС-008.012 и в сводах правил шага опор в футляре нет, поэтому количество берут из спецификации.
Можно ли проложить трубу ППУ в футляре без опор?
ГОСТ 30732-2020 (п. 4.6) допускает трубы с кольцевыми бандажами — их делают на заводе по согласованию с заказчиком, в обозначении ставят букву «Б». Опоры или бандажи — выбирает проектировщик.
Чем опорно-направляющие кольца отличаются от опор для футляра?
Так чаще называют кольца-проставки для водопроводных и газовых труб, в том числе полиэтиленовых. Для трубы ППУ в футляре типовые решения и ГОСТ говорят о стальных опорах на хомутах или о бандажах на оболочке.
Сколько стоит опора для футляра?
Цена зависит от диаметров трубы и футляра — по запросу. Пришлите спецификацию, посчитаем вместе с трубами.
