Концевой элемент трубопровода ППУ: для чего нужен, как устроен и как выбрать
Для чего нужен концевой элемент ППУ: он закрывает изоляцию там, где трасса заканчивается — на вводе в здание, в тепловую камеру, в котельную. Устроен он как отрезок трубы в ППУ изоляции, у которого один торец закрыт заглушкой изоляции — она не пускает воду в пенополиуретан с открытого конца, — а провода ОДК выведены наружу для подключения приборов. Без него открытый торец изоляции намокает, и контроль на участке теряет смысл. Ниже — исполнения, размеры по ГОСТ и как выбрать элемент под свой ввод.
Купить: концевые элементы ППУ — цены по всем диаметрам
Для чего нужен концевой элемент
У каждой трубы в ППУ изоляции концы стальной трубы оставлены голыми под сварку, а после сварки стык закрывают комплектом заделки. Но в конце трассы следующей трубы нет: изоляция обрывается, и торец пенополиуретана смотрит в камеру или подвал. Концевой элемент закрывает этот торец заводской заглушкой, которая плотно обжимает стальную трубу и оболочку. Вторая задача — вывести провода системы ОДК: именно на концах участка к ним подключают терминал или детектор, по показаниям которого ищут намокание. Как устроена сама система — в статье «Система ОДК в трубах ППУ».

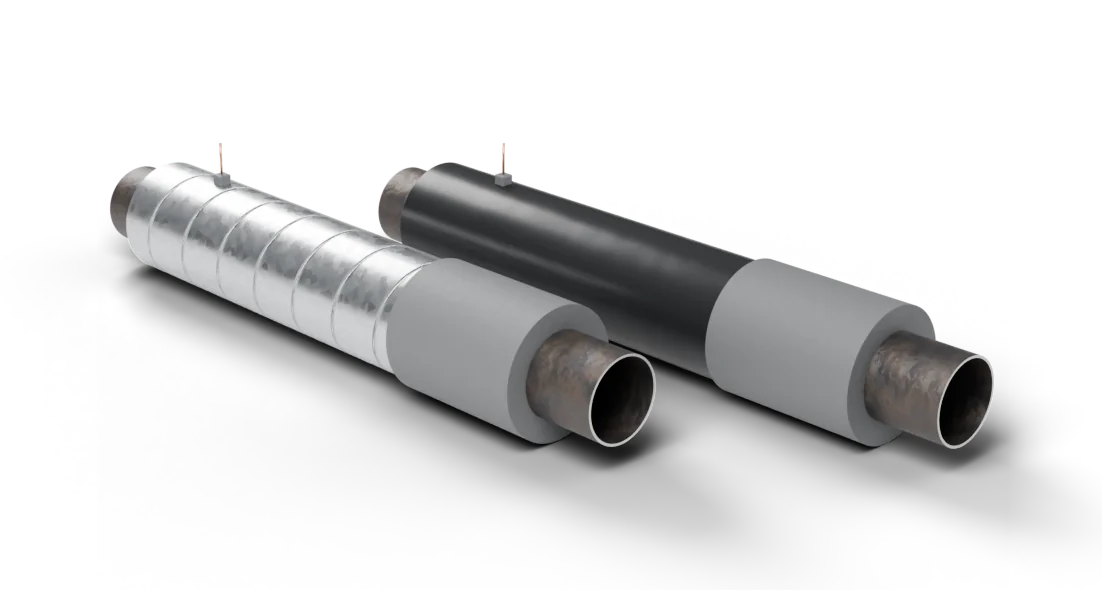

Виды и исполнения
| Исполнение | Что на торце | Где применяют |
|---|---|---|
| С заглушкой изоляции | металлическая заглушка, провода ОДК выведены под заглушкой | ввод в камеру, подвал, котельную |
| С кабелем вывода | заглушка плюс кабель в герметичном вводе | когда терминал ОДК стоит в ковере или на стене |
| Оболочка ПЭ | полиэтиленовая оболочка | подземный участок до ввода |
| Оболочка ОЦ | оцинкованная оболочка | вводы надземных трасс, камеры, тоннели |
ГОСТ 30732-2020 называет среди изделий концевые элементы, элементы с кабелем вывода и металлические заглушки изоляции. Тип изоляции у концевого элемента — как у труб участка; стальная труба — электросварная или бесшовная, по проекту 09Г2С. Исполнение с заглушкой выбирают, когда терминал ОДК будет стоять прямо в камере или подвале рядом с торцом: провода подключают на месте. Исполнение с кабелем нужно, если прибор вынесен — в ковер на поверхности или в отдельное помещение. Чем промежуточный элемент с кабелем отличается от концевого — в статье «Элемент с кабелем вывода».
Давление и температура
Концевой элемент — это кусок той же трубы, что и трасса, поэтому давление в нём держит та же стенка и та же сталь; отдельного паспортного давления у него нет. Стенку выбирают как для труб участка — см. «Трубы ППУ под давление». Температура теплоносителя по ГОСТ 30732-2020 — до 150 °C; заглушка изоляции работает при той же температуре, что и пенополиуретан под ней.
Размеры по ГОСТ
Диаметр оболочки концевого элемента — по таблице оболочек для трубы этого диаметра и типа изоляции. Голый конец стальной трубы под сварку — как у труб: 150 мм для диаметров до 219 мм и 210 мм для более крупных. Длину элемента задают проект и спецификация: в примерах спецификаций встречается L = 2200 мм. Число проводов ОДК, которые выводятся на торце, стандарт задаёт в п. 5.1.4.4:
| Ø стальной трубы, мм | Проводов-индикаторов |
|---|---|
| до 426 включительно | 2 |
| больше 426 | 3 |
| 820 и больше | рекомендуется не меньше 4 |
Концевые элементы по диаметрам: 32, 38, 45, 57, 76, 89, 108, 114, 133, 159, 219, 273, 325, 377, 426, 530, 630, 720, 820, 920, 1020 мм.
Как выбрать и что указать в заявке
| Что указать | Пример |
|---|---|
| Ø трубы и стенка | 159×4,5 |
| Оболочка и тип изоляции | ОЦ, тип 1 — оболочка 250 |
| Исполнение | с заглушкой / с кабелем вывода |
| Длина L | по проекту, мм |
| Количество | по два на каждый участок: подача и обратка |
Концевых элементов на трассе обычно чётное число: по одному на каждом конце подающего и обратного трубопроводов. Проверить это удобно по схеме трассы — «Схема и чертёж теплотрассы».
С чем заказывают вместе
Концевой элемент сваривают с трубой — на стык нужен один комплект заделки. На вводе в здание рядом ставят шаровой кран, а для точек контроля по длине трассы — элементы с кабелем вывода. На надземном вводе элемент в ОЦ опирается на скользящую опору.
Цены и заявка
Цены — в разделе «Концевые элементы ППУ» и в таблице «Цены на фасонные изделия ППУ». Исполнение с кабелем вывода — по запросу.
Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
