Элемент с кабелем вывода ППУ: как устроен, где ставить на трассе и как выбрать

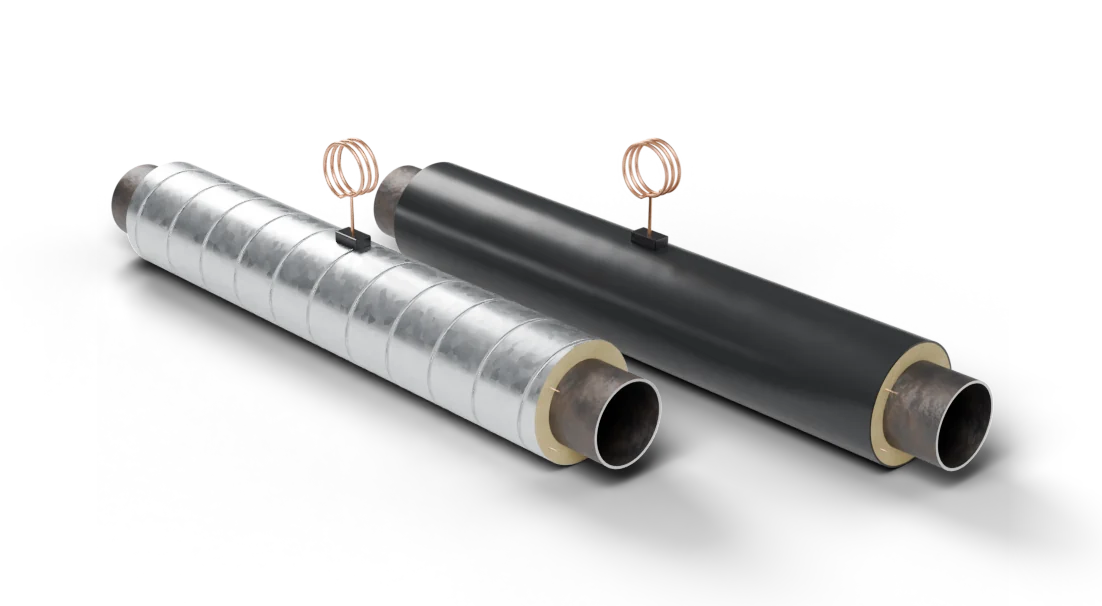

Как устроен элемент с кабелем вывода: это отрезок трубы ППУ, из изоляции которого через герметичный ввод в оболочке выходит кабель, соединённый с проводами ОДК. Кабель заводят в наземный ковер или в камеру и подключают к терминалу: по сопротивлению между проводами и трубой видно, намокла ли изоляция и где. Такие элементы ставят по длине трассы в точках контроля, а на её концах их работу выполняет концевой элемент с кабелем. Ниже — исполнения, число проводов по ГОСТ и как выбрать элемент и длину кабеля под проект ОДК.

Купить: элементы с кабелем вывода ППУ — цены по всем диаметрам

Для чего нужен вывод

Провода-индикаторы спрятаны под оболочкой по всей трассе, и добраться до них, не вскрыв изоляцию, нельзя. Чтобы измерить сопротивление, нужно вывести провода наружу — в сухое место, где стоит прибор. Для этого и служит элемент с кабелем: провода внутри изоляции припаяны к жилам кабеля, место выхода загерметизировано, и снаружи остаётся только кабель нужной длины. Чем больше точек вывода, тем короче участок, на котором ищут повреждение, и тем меньше придётся раскапывать. Подробно о самой системе контроля — в статье «Система ОДК в трубах ППУ».

Виды и исполнения

Чем концевой элемент отличается подробнее — в статье «Концевой элемент трубопровода ППУ». Оболочка — ПЭ или ОЦ, как у труб участка; тип изоляции 1 или 2. Длина кабеля — по расстоянию до ковера или терминала, её указывают в заявке. Стандарт ГОСТ 30732-2020 называет элементы трубопровода с кабелем вывода среди изделий трассы с ОДК и в п. 5.1.4.4 задаёт сами провода: мягкая медь сечением 1,5 мм², на расстоянии 20±2 мм от трубы.

Давление и температура

Стальная труба элемента — та же, что на трассе, с той же стенкой и маркой стали; кабельный ввод к давлению отношения не имеет — он стоит в оболочке, а не в трубе. Стенку считают как для труб участка («Трубы ППУ под давление»), температура теплоносителя по стандарту — до 150 °C. Кабель и ввод рассчитаны на работу в грунте и в воде вокруг оболочки, поэтому элемент в ПЭ можно закапывать как обычную трубу.

Размеры по ГОСТ

Из стандарта берут диаметр оболочки по трубе и типу изоляции, число проводов и их положение; длину самого элемента и кабеля задаёт проект системы ОДК. Число проводов по п. 5.1.4.4 растёт с диаметром:

Элементы с кабелем вывода делаем для труб от 32 до 1020 мм в обеих оболочках — раздел «Элементы с кабелем вывода ППУ». Подборок по диаметру у них нет: диаметр выбирается фильтром в разделе.

Как выбрать и что указать в заявке

Сколько точек вывода нужно и где их ставить, определяет проект системы контроля; если его нет, пришлите длину трассы и места камер — подскажем типовую расстановку, а решение останется за проектировщиком. Остальные позиции заявки — в статье «Как составить заявку».

С чем заказывают вместе

Элемент вваривают между трубами — на два стыка нужны два комплекта заделки с соединением проводов. На концах участка ставят концевые элементы, а ковер и терминал ОДК поставляют отдельно от изоляции. Точки вывода часто совмещают с узлами, где уже есть шаровой кран в ковере.

Цены и заявка

Цены — в карточках раздела и в таблице «Цены на фасонные изделия ППУ»; длина кабеля влияет на цену, поэтому для нестандартной длины считаем по запросу.

Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
