Тройниковое ответвление ППУ: чем отличается от тройника и когда его выбирают

Чем отличается тройниковое ответвление от тройника: у ответвления врезка не торчит вбок под прямым углом, а сразу разворачивается отводом и идёт параллельно магистрали или уходит в сторону с нужным плечом. По сути это тройник и отвод, собранные на заводе в одно изделие с общей изоляцией. Ниже — как оно устроено, какие размеры задаёт стандарт и когда стоит выбирать именно его, а не обычный тройник.

Купить: тройниковые ответвления ППУ — цены по всем диаметрам

Для чего нужно

В непроходном канале или узкой траншее рядом с магистралью часто нет места, чтобы ответвление отошло вбок на метр и только потом повернуло. Ответвление с заводским отводом решает это сразу: труба к потребителю выходит из магистрали и ложится рядом с ней в том же канале. Второй случай — когда отвод всё равно нужен сразу после тройника: вместо двух изделий и лишнего стыка ставят одно. Меньше стыков — меньше комплектов заделки, меньше сварки на объекте и меньше точек, где изоляция может намокнуть.

Чем отличается от тройника

Подробно о самом тройнике, его видах и исполнении с воздушником — в статье «Тройник ППУ и тройник с воздушником».

Виды и исполнения

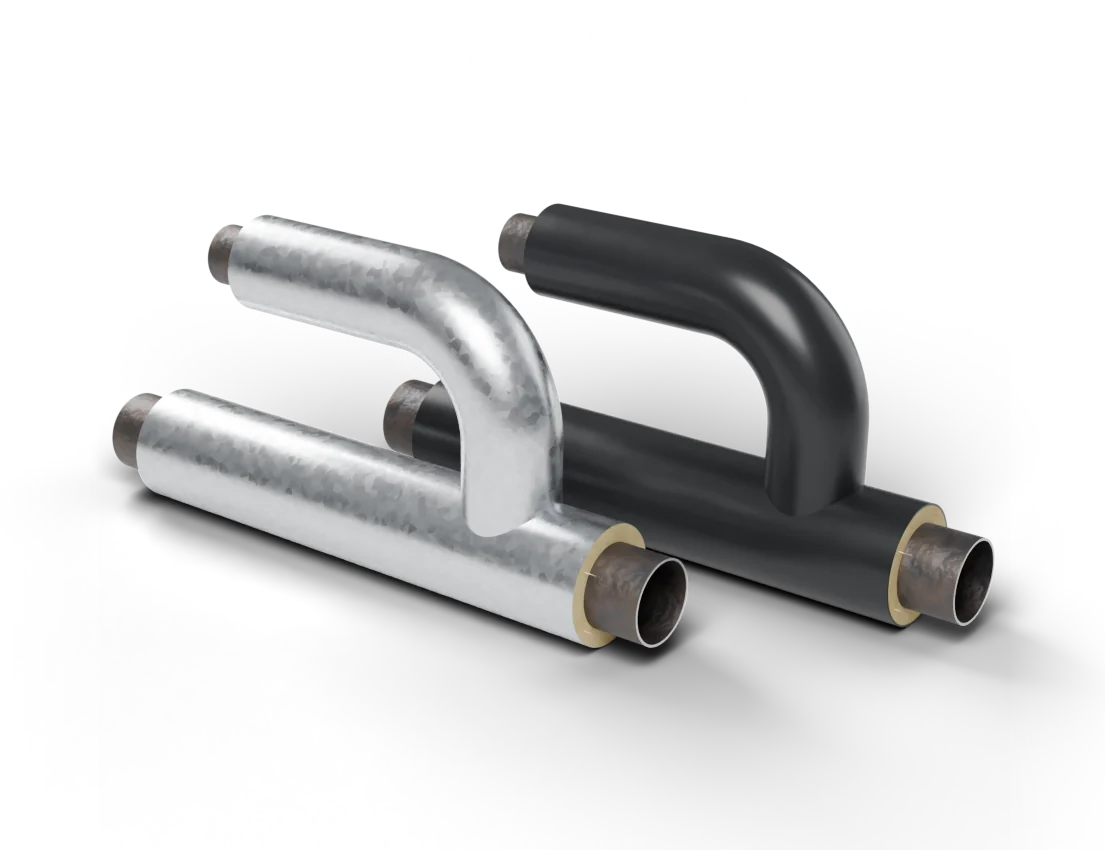

Ответвление бывает параллельным — труба после отвода идёт вдоль магистрали — и перпендикулярным, когда отвод уводит её в сторону. Диаметр ответвления равен диаметру магистрали или меньше. Оболочка — ПЭ для подземной прокладки и ОЦ для каналов, тоннелей и эстакад; тип изоляции 1 в каталоге, 2 — по запросу. Внутри изоляции по обеим ниткам проходят провода ОДК, их соединяют с проводами труб при заделке стыков. Стальная часть из электросварной или бесшовной трубы; ГОСТ 30732-2020 в п. 5.2.2 запрещает делать фасонные изделия из спиральношовных труб.

Давление и температура

Как и у всех изделий в ППУ изоляции, давление определяет не изоляция, а сталь. У ответвления два критичных места: вырез в магистрали и изгиб отвода, где стенка на внешней стороне тоньше. Стенку под рабочее давление считает проектировщик, порядок расчёта — в статье «Трубы ППУ под давление». Стандарт на ППУ изоляцию давление не задаёт, температура теплоносителя по нему — до 150 °C.

Размеры по ГОСТ

Таблица Д.4 стандарта даёт длину основания L по диаметру магистрали и длину ответвления L1 по паре диаметров. Для ответвления того же диаметра значения такие:

При меньшем ответвлении L1 короче — например, для магистрали 219 и ответвления 108 по той же таблице L1 = 1010 мм. Все сочетания есть в карточках раздела; 114 и 377 мм в таблице нет, их делают по документации изготовителя.

Сравните с тройником: для 219 мм длина L у обоих изделий 1400 мм, а размер ответвления у тройника 700 мм против 1070 мм у ответвления — потому что в L1 входит ещё и отвод. Это стоит учитывать при раскладке в канале: ответвление занимает больше места вдоль магистрали.

Как выбрать и что указать в заявке

Если в спецификации стоит «тройниковое ответвление 325/450 — 159×4,5/250», как в примерах спецификаций, в ней уже есть оба диаметра и обе оболочки.

С чем заказывают вместе

К каждому ответвлению — три комплекта КЗС двух диаметров. Дальше по ответвлению обычно идут трубы меньшего диаметра, шаровой кран для отключения потребителя и концевой элемент на вводе в здание. Обычные врезки под прямым углом — в разделе «Тройники ППУ».

Цены и заявка

Карточки с ценами — в разделе «Тройниковые ответвления ППУ», общая таблица — «Цены на фасонные изделия ППУ».

Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
