Тройник ППУ с воздушником и без: виды, размеры по ГОСТ и как выбрать

Тройник ППУ с воздушником и обычный тройник устроены одинаково: стальной тройник делает врезку — от магистрали отходит ответвление к дому, котельной или соседней улице, — он изолирован пенополиуретаном со всех трёх сторон, оболочка ответвления приварена к оболочке магистрали, провода ОДК идут и по магистрали, и по ответвлению. У тройника с воздушником ответвление короткое, направлено вверх и заканчивается шаровым краном, через который из верхней точки трассы выпускают воздух. Ниже — какие тройники бывают, какие размеры задаёт ГОСТ и как выбрать тройник под проект.

Купить: тройники ППУ — цены по всем диаметрам

Для чего нужен тройник

Любое разветвление тепловой сети начинается с тройника. Без него врезку пришлось бы делать на объекте: вырезать окно в трубе, приваривать патрубок, затем изолировать узел вручную. Заводской тройник приходит готовым: сварные швы проверены, изоляция сплошная, оболочка герметична, а на объекте остаются только три стыка с трубами. ГОСТ 30732-2020 перечисляет тройники среди фасонных изделий и отдельно называет тройники с шаровым краном воздушника — значит, оба вида делаются по одному стандарту с теми же требованиями к изоляции.

Виды и исполнения

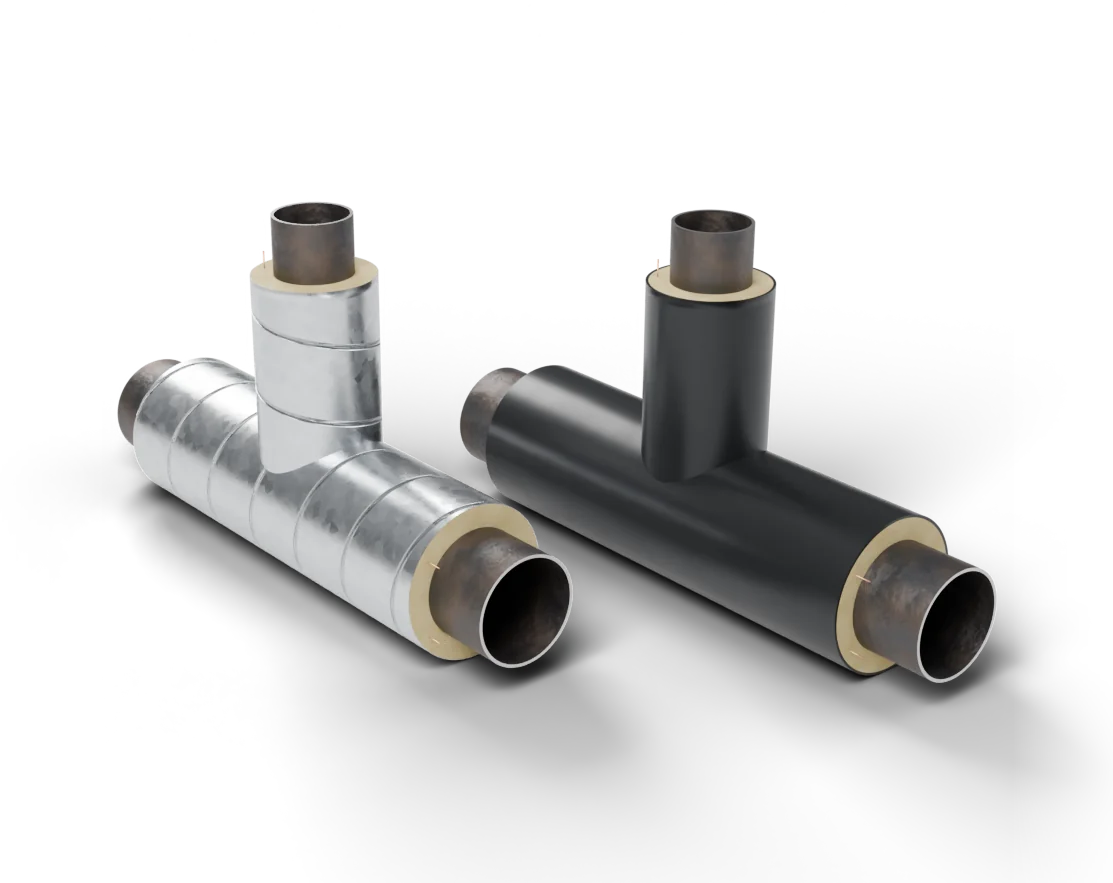

Оболочка у тройника та же, что у труб участка: полиэтиленовая для бесканальной прокладки и непроходных каналов, оцинкованная для тоннелей, проходных каналов и надземных трасс. Тип изоляции — 1 или 2; в каталоге тройники со стандартной изоляцией, усиленная — по запросу. Стальная часть — из электросварной или бесшовной трубы, по проекту — 09Г2С; спиральношовные трубы для фасонных изделий стандарт не допускает (п. 5.2.2).

Давление и температура

Тройник — самое нагруженное место врезки: в стенке магистрали есть вырез, и напряжения вокруг него выше, чем на прямой трубе. Поэтому стенку тройника считают по тем же нормам, что и трубу, но с учётом ослабления отверстием, — это делает проектировщик. Стандарт на ППУ изоляцию давление не нормирует: его держат сталь и швы, а теплоноситель по ГОСТ 30732-2020 — до 150 °C. Исходные формулы и расчётные стенки под 1,6 и 2,5 МПа — в статье «Трубы ППУ под давление». У тройника с воздушником давление ограничивает ещё и кран: его условное давление Ру 16 или Ру 25 указано в паспорте.

Размеры по ГОСТ

Таблица Д.3 стандарта задаёт длину тройника L по диаметру магистрали и длину ответвления H от оси магистрали до торца патрубка. Ниже — значения для ответвления того же диаметра; при меньшем ответвлении H берётся по паре диаметров из той же таблицы. Для 114 и 377 мм стандарт размеров не приводит — их делают по документации изготовителя.

Нажмите на диаметр — откроются тройники этого размера с ценами.

Вес тройника в карточке посчитан по массе метра изолированной трубы (таблица Г.1) и длинам L и H — для равнопроходного исполнения; переходной легче.

Как выбрать и что указать в заявке

В проекте тройник обычно записан парой диаметров через дробь — «тройник 219/108» — и этого хватает, если оболочка и тип изоляции совпадают с трубами. Шаблон заявки и пример — в статье «Как составить заявку».

С чем заказывают вместе

К тройнику нужны три комплекта заделки стыков: два на магистраль и один на ответвление, причём на ответвление — своего диаметра. Если ответвление сразу уходит под другим диаметром, после тройника ставят переход. На ответвлении нередко стоит шаровой кран в ППУ изоляции — чтобы отключать потребителя, не трогая магистраль. Если ответвление должно пойти вдоль трассы, вместо тройника берут тройниковое ответвление.

Цены и заявка

Тройники с ценами по диаметрам магистрали — в разделе «Тройники ППУ»; цены на всю фасонку одной таблицей — «Цены на фасонные изделия ППУ». Исполнения с воздушником и краном считаем по запросу: цена зависит от крана.
