Тип изоляции ППУ: чем стандартный тип 1 отличается от усиленного типа 2
Тип изоляции ППУ — это исполнение тепловой изоляции из пенополиуретана на стальных трубах и фасонных изделиях для тепловых сетей по ГОСТ 30732-2020: тип 1 — стандартный, тип 2 — усиленный, с более толстым слоем пены. Оба типа вводит п. 4.4 стандарта, и от выбора зависят диаметр оболочки, вес метра трубы и размеры всех изделий, которые идут на трассу вместе с трубой. Ниже — толщины слоя по таблице 1, рекомендации по климатическим районам, запись ППУ1 и ППУ2 в обозначении и что указать в заявке — для проектировщиков, снабженцев и строительных организаций, которые подбирают трубы и изделия по спецификации.
Толщина изоляции: тип 1 и тип 2 по таблице 1 ГОСТ

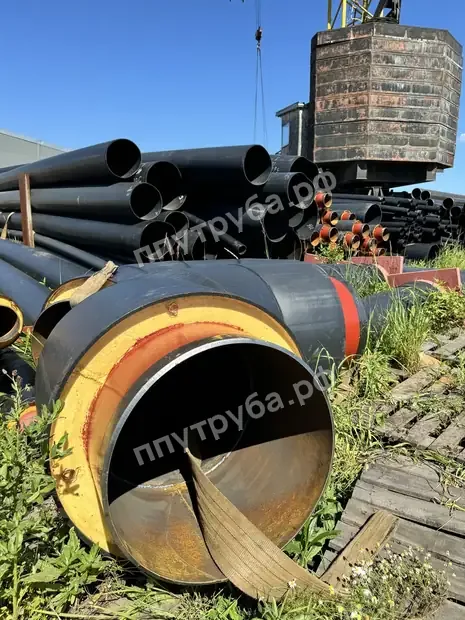

Стальная труба в обоих случаях одна и та же. Меняются слой пенополиуретана и диаметр полиэтиленовой оболочки поверх него: у трубы 219×6 стандартная изоляция — 43,1 мм пены под оболочкой 315 мм, усиленная — 62,4 мм под оболочкой 355 мм. По п. 4.5 размеры труб в ПЭ оболочке должны соответствовать таблице 1 ГОСТ 30732-2020, причём толщина слоя в ней дана для справок, а диаметр оболочки — тот размер, по которому подбирают остальные изделия.
| Стальная труба, мм | Оболочка ПЭ, тип 1 | Слой ППУ, тип 1 | Оболочка ПЭ, тип 2 | Слой ППУ, тип 2 | Слой толще на, мм |
|---|---|---|---|---|---|
| 57×3,0 | 125 | 31,5 | 140 | 38,5 | +7,0 |
| 76×3,0 | 140 | 29,0 | 160 | 39,0 | +10,0 |
| 89×4,0 | 160 | 32,5 | 180 | 42,5 | +10,0 |
| 108×4,0 | 180 | 33,0 | 200 | 40,2 | +7,2 |
| 114×4,0 | 200 | 39,8 | 225 | 52,0 | +12,2 |
| 133×4,0 | 225 | 42,5 | 250 | 54,6 | +12,1 |
| 159×4,5 | 250 | 41,6 | 280 | 56,1 | +14,5 |
| 219×6,0 | 315 | 43,1 | 355 | 62,4 | +19,3 |
| 273×7,0 | 400 | 57,9 | 450 | 82,9 | +25,0 |
| 325×7,0 | 450 | 56,9 | 500 | 81,3 | +24,4 |
| 377×7,0 | 500 | 55,3 | 560 | 84,5 | +29,2 |
| 426×7,0 | 560 | 60,0 | 630 | 94,1 | +34,1 |
| 530×7,0 | 710 | 81,1 | 800 | 125,0 | +43,9 |
| 630×8,0 | 800 | 75,0 | 900 | 123,8 | +48,8 |
| 720×8,0 | 900 | 78,8 | 1000 | 127,6 | +48,8 |
| 820×9,0 | 1000 | 77,6 | 1100 | 126,2 | +48,6 |
| 920×10,0 | 1100 | 76,2 | 1200 | 125,1 | +48,9 |
Таблица 1 ГОСТ 30732-2020, мм; последняя колонка — наш расчёт. У труб 32, 38 и 45 мм в ПЭ оболочке стандарт даёт только тип 1, у 1020, 1220 и 1420 мм типа 2 в таблице нет.
Для оцинкованной оболочки в стандарте своя таблица 2. У той же трубы 219×6 в ОЦ оболочке слой ППУ — 47,3 мм при диаметре 315 мм (тип 1) и 67,2 мм при 355 мм (тип 2). Эти цифры справочные: по п. 4.7 толщину слоя и размеры ОЦ оболочки можно уточнить расчётом под требования заказчика. Диаметры оболочек для всех труб от 32 до 1020 мм собраны в статье «Диаметры и размеры труб ППУ», свойства самой пены — в статье «Пенополиуретан (ППУ): что это за материал».
Где применяют трубы с изоляцией типа 1 и типа 2
Какой тип ставить, ГОСТ советует по климату района, где строят сеть. Это рекомендуемое приложение В, а не обязательное требование:
| Тип изоляции | Климатические районы | Пункт |
|---|---|---|
| Тип 1 — стандартный | Европейский район — Центр и Юг; Западная Сибирь — Юг; Восточная Сибирь — Юг; Приморье; Северный Кавказ; Крым | В.8.1 |
| Тип 2 — усиленный | Европейский район — Север; Урал; Западная Сибирь — Центр и Север; Восточная Сибирь — Центр и Север; Дальний Восток | В.8.2 |
| Трубы 1020, 1220 и 1420 мм | север Европейской части, Западная и Восточная Сибирь, Дальний Восток — с защитной оболочкой нестандартного наружного диаметра | В.8.3 |
Границы районов в приложении не описаны, поэтому тип изоляции берут из проекта. По В.8.4 окончательный выбор остаётся за проектной организацией: она учитывает климат и данные технико-экономического обоснования, в том числе стоимость топлива и энергии. Саму толщину пены для бесканальной прокладки считают по СП 61.13330.2012 с использованием нормированной плотности теплового потока (В.1). В расчёт идёт среднегодовая температура воды (таблица В.1): при графике 95–70 в подающей трубе 65 °C, при 150–70 — 90 °C, в обратной в обоих случаях 50 °C. Какие трубы допускают нормы для сети в целом, разобрано в статье «Трубы для теплотрассы: какие использовать и как выбрать».
Вес трубы ППУ с усиленной изоляцией
Больше пены и оболочка большего диаметра делают метр трубы тяжелее. Насколько, видно по справочной таблице Г.1 стандарта; плотность ППУ в ней принята 80 кг/м³, стенка стальной трубы — та, что указана в первой колонке.
| Стальная труба, мм | Вес 1 м, тип 1, кг | Вес 1 м, тип 2, кг | Разница, кг |
|---|---|---|---|
| 57×3,0 | 5,60 | 6,94 | +1,34 |
| 108×4,0 | 13,00 | 14,73 | +1,73 |
| 159×4,5 | 22,08 | 25,47 | +3,39 |
| 219×6,0 | 38,84 | 43,84 | +5,00 |
| 325×7,0 | 67,85 | 75,81 | +7,96 |
| 426×7,0 | 91,05 | 103,98 | +12,93 |
| 530×7,0 | 121,07 | 142,57 | +21,50 |
| 720×8,0 | 185,66 | 212,76 | +27,10 |
| 920×10,0 | 277,73 | 318,18 | +40,45 |
Таблица Г.1 ГОСТ 30732-2020, трубы в ПЭ оболочке; разница — наш расчёт.
Для трубы 159 мм добавка — 3,39 кг на метр, для 530 мм — 21,5 кг. При расчёте машины и крана берите вес того типа, что стоит в спецификации. Вес всех диаметров и других стенок для обоих типов — в таблице веса труб ППУ.
ППУ1 и ППУ2: тип изоляции в обозначении трубы
По п. 4.28 тип входит в условное обозначение изолированной трубы — цифрой сразу после «ППУ». Так стандарт записывает трубу 159×4,5 из стали 20 по ГОСТ 20295:
| Запись | Что она означает |
|---|---|
| Труба 159×4,5-20 ГОСТ 20295-ППУ1-ПЭ ГОСТ 30732-2020 | изоляция типа 1, полиэтиленовая оболочка 250 мм |
| Труба 159×4,5-20 ГОСТ 20295-ППУ2-ПЭ ГОСТ 30732-2020 | изоляция типа 2, полиэтиленовая оболочка 280 мм |
| Труба 159×4,5-20 ГОСТ 20295-ППУ2-ОЦ ГОСТ 30732-2020 | изоляция типа 2, оцинкованная оболочка 280 мм |
| 159×4,5-2-ППУ-ПЭ | в спецификациях встречается и такая запись: цифра перед «ППУ» — тот же тип 2 |
| 159/280 ППУ-ПЭ | цифры типа нет, но его видно по оболочке: 280 мм у трубы 159 — это тип 2 по таблице 1 |
Когда в спецификации нет ни цифры типа, ни диаметра оболочки, тип уточняют у проектировщика: от него зависят оболочки всех изделий участка. Остальные части обозначения и сокращения проекта разобраны в статье «Как читать спецификацию теплосети».
Фасонные изделия, опоры и КЗС под усиленную изоляцию
Пункт 4.4 относит оба типа и к трубам, и к фитингам; в сортаменте приложения Д колонки для типа 1 и типа 2 приведены у отвода (таблица Д.1). Комплект заделки стыка и хомуты скользящей опоры подбирают по диаметру оболочки, поэтому к трубе 219 с изоляцией типа 2 нужны изделия под оболочку 355 мм, а не 315 мм.
В нашем каталоге с изоляцией типа 2 есть трубы, отводы ППУ, неподвижные опоры ППУ, комплекты заделки стыков (КЗС), скользящие опоры для труб ППУ и направляющие опоры — до 920 мм. В названии карточки тип указан словами, например труба ППУ-ПЭ 159/280 с усиленной изоляцией. Тройники, переходы, шаровые краны и другие изделия в каталоге выставлены с изоляцией типа 1. С усиленной изоляцией типа 2 их делаем под заказ по спецификации: пришлите её — посчитаем каждую позицию.
Как указать тип изоляции в заявке
| Что указать | Пример |
|---|---|
| Диаметр и стенка стальной трубы | 219×6 |
| Тип изоляции или диаметр оболочки | тип 2 (ППУ2), оболочка 355 мм |
| Материал оболочки | ПЭ — полиэтилен или ОЦ — оцинкованная сталь |
| Марка стали и стандарт на трубу, если они есть в проекте | сталь 20, ГОСТ 20295 |
| Метраж труб и фасонные изделия | по спецификации |
Метр трубы с изоляцией типа 2 стоит дороже стандартной: пены больше и оболочка шире. Цены по каждому диаметру и типу — в карточках и на странице «Цены на трубы ППУ за метр», все с НДС. Доставка — отдельной строкой в счёте, минимального заказа нет, с партией передаём УПД, паспорт качества и сертификаты. Оплатить можно полностью по счёту или двумя частями — условия на странице «Доставка и оплата». Трубы обоих типов собраны в разделе «Трубы ППУ», для одного диаметра удобнее подборка — например, трубы ППУ 219 с ценами.
Частые вопросы
Что значит ППУ2 в обозначении трубы?
Цифра после «ППУ» — тип изоляции по п. 4.28 ГОСТ 30732-2020: 1 — стандартный, 2 — усиленный. Запись «ППУ2-ПЭ» означает трубу с усиленной изоляцией в полиэтиленовой оболочке.
Какой тип изоляции ППУ выбрать для теплосети?
Тот, что указан в проекте. Приложение В стандарта рекомендует тип 1 для центра и юга Европейского района, юга Западной и Восточной Сибири, Приморья, Северного Кавказа и Крыма, тип 2 — для севера Европейского района, Урала, центра и севера Западной и Восточной Сибири и Дальнего Востока. Окончательно выбирает проектная организация.
Подойдёт ли КЗС для типа 1 на трубу с усиленной изоляцией?
Нет. Комплект подбирают по диаметру оболочки, а у типа 2 она больше: у трубы 159 — 280 мм вместо 250, у трубы 219 — 355 вместо 315. В каталоге комплекты для типа 2 выставлены отдельно.
Насколько тяжелее труба с усиленной изоляцией?
По таблице Г.1 ГОСТ метр трубы 159×4,5 в ПЭ оболочке весит 22,08 кг с изоляцией типа 1 и 25,47 кг с изоляцией типа 2, у трубы 530×7 — 121,07 и 142,57 кг.
Бывает ли усиленная изоляция у труб 1020 мм и больше?
В таблице 1 ГОСТ для труб 1020, 1220 и 1420 мм типа 2 нет. По п. В.8.3 на севере такие трубы применяют с оболочкой нестандартного наружного диаметра — размер задаёт проект.
