Нестандартные трубы и фасонные изделия ППУ
Таблицы ГОСТ 30732-2020 — это рекомендуемые размеры, а не ограничение. Проект часто требует другой угол отвода, другое плечо, ответвление большего диаметра или трубу нестандартной длины. Такие изделия изготавливаем по документации проекта или по вашему чертежу.
Что ГОСТ разрешает делать по заказу
- Отводы с другими углами и плечами. Кроме 90°, 60°, 45° и 30° допускаются другие углы, а длину плеча можно сделать по документации изготовителя (сноски к табл. Д.1). Стандартные плечи — в статье «Размеры отводов ППУ»; укороченные, по ГОСТ и удлинённые — считаем под проект.
- Размеры фасонных изделий, кроме диаметров стальной трубы и оболочки, — рекомендуемые, их задаёт проект; изделия, в том числе опоры, можно делать по документации проектной организации (п. 4.16).
- Длина трубы — стандартно 8–12,2 м, другая длина — по согласованию (п. 4.3).
- Диаметр стальной трубы и толщина изоляции — по согласованию и расчёту теплопотерь под объект (пп. 4.5, 4.7).
- Тройники с ответвлением любого диаметра до диаметра магистрали, с укороченной длиной (примечания к табл. Д.3–Д.6).

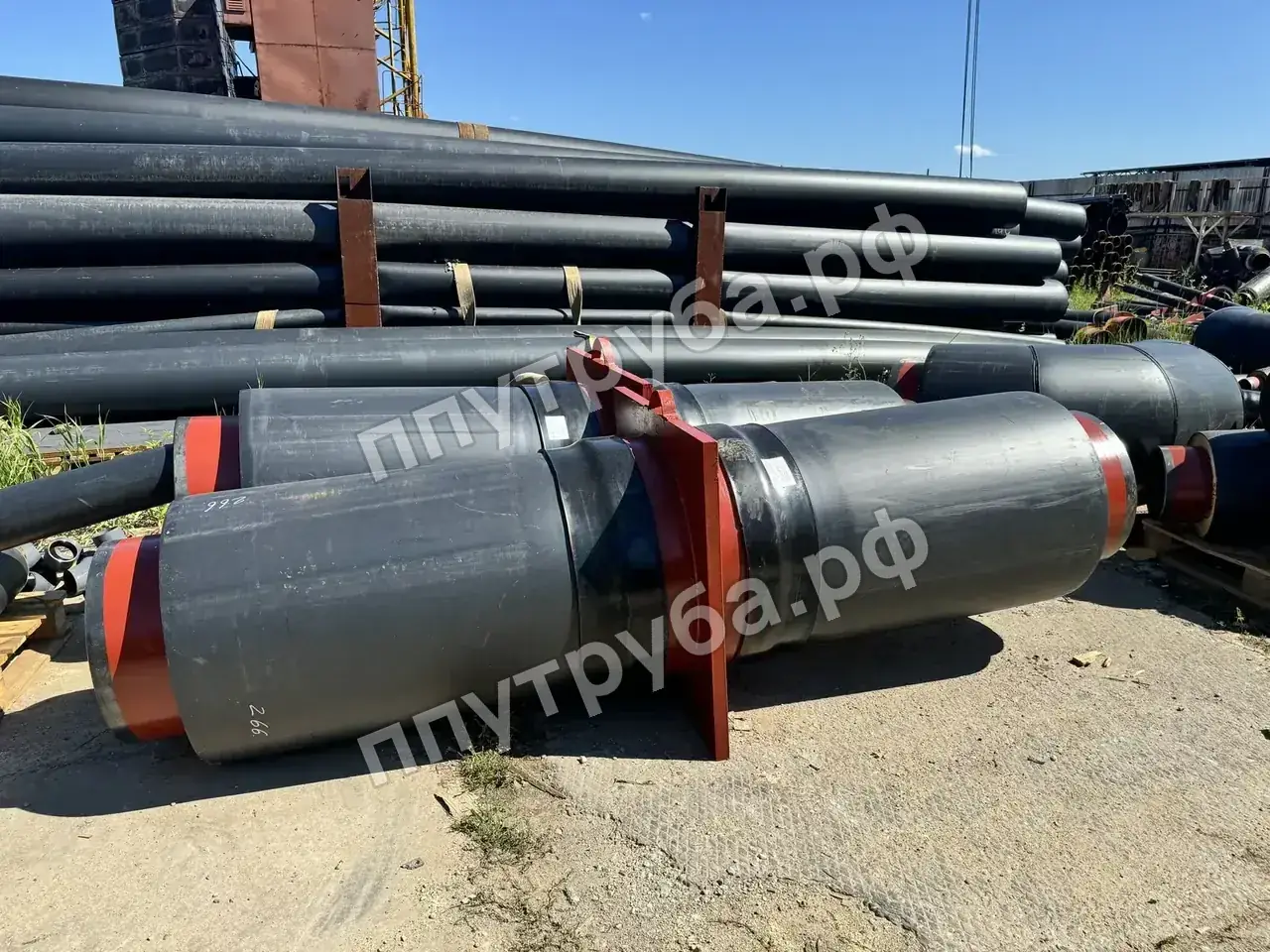

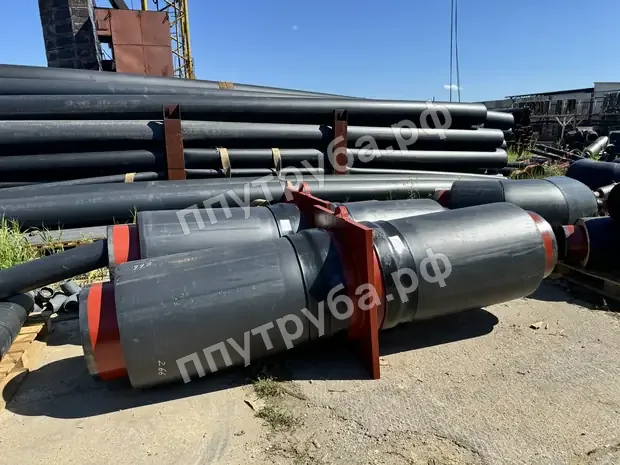

- Неподвижные опоры под нагрузки проекта — размер и толщина щита по расчёту.
- Комбинированные элементы — труба с отводом, П- и Г-образные узлы, Z-образные элементы до Ø 1420 мм (табл. Д.8).
Что прислать для расчёта
| Изделие | Что указать |
|---|---|
| Отвод | Ø и стенка стали, угол, длина обоих плеч, оболочка ПЭ или ОЦ, тип изоляции |
| Тройник | Ø магистрали и ответвления, длина магистрали L и высота ответвления H |
| Неподвижная опора | Ø трубы, размер и толщина щита или нагрузка из проекта |
| Труба | Ø и стенка, длина, тип стальной трубы, оболочка, тип изоляции |
| Любое изделие | лист проекта или эскиз с размерами — посчитаем по нему |
Как собрать заявку, чтобы расчёт пришёл сразу, — «Как составить заявку». Стандартные изделия с ценами — в каталоге. Нестандарт проходит тот же контроль, что и серийные изделия: прозвонка ОДК каждого изделия, документ о качестве на партию.
Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
